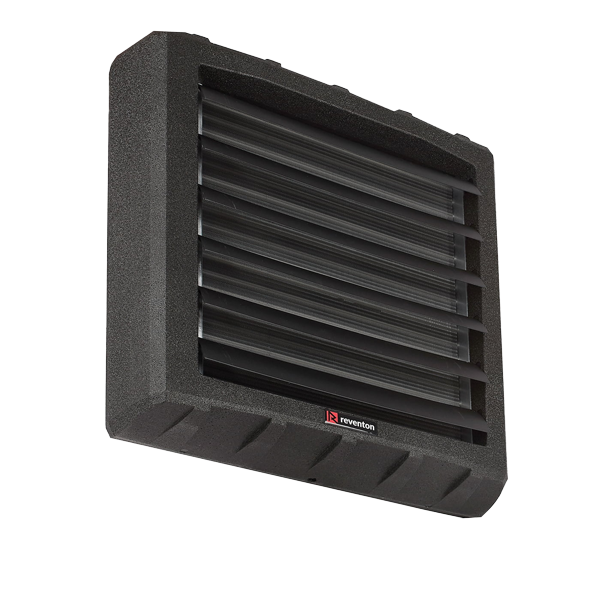

PRODUIT POLONAIS Aérotherme à eau HC-3S
L'aérotherme à eau HC-3S est conçu pour les sites industriels et commerciaux, tels que halls de production, entrepôts, ateliers, espaces de vente et garages. Il doit être raccordé à une installation hydraulique alimentée en fluide caloporteur, qui transmet la chaleur au local via l'échangeur. Il peut également être alimenté en eau froide afin de faire circuler de l'air frais dans le site. L'appareil est entièrement compatible avec les pompes à chaleur et assure un chauffage et un refroidissement efficaces.
À propos du produit
HC-3S est un aérotherme à eau destiné au chauffage et au refroidissement de sites industriels et commerciaux — halls de production, entrepôts, ateliers, espaces de vente et garages. Il doit être raccordé à une installation hydraulique alimentée en fluide caloporteur, mais peut aussi être alimenté en eau froide pour faire circuler de l’air frais, ce qui le rend entièrement compatible avec les pompes à chaleur dans les deux modes de fonctionnement.
L’échangeur cuivre-aluminium, disponible en version à 1, 2 ou 3 rangs, assure un échange thermique efficace et peut fonctionner avec un fluide jusqu’à 120 °C. Une plage de puissance de chauffe de 1,5 à 92,7 kW et un débit d’air de 850 à 5000 m³/h permettent d’adapter l’appareil à des sites de volumes variés.
Le boîtier en polypropylène expansé (PPE) est léger, résistant aux dommages mécaniques et offre une excellente isolation thermique et acoustique, ce qui facilite l’installation et garantit la durabilité. Le moteur à induction AC à trois vitesses avec indice de protection IP54 (en option, moteur EC économe en énergie avec régulation continue de 0–100 %) ainsi que les volets d’air réglables en ABS permettent d’ajuster précisément le fonctionnement et la direction du flux d’air aux besoins du site.
Caractéristiques principales
- Puissance de chauffe : de 1,5 kW à 92,7 kW
- Puissance de refroidissement : de 2,6 kW à 35 kW
- Débit d’air : de 850 m³/h à 5000 m³/h
- Régulation de la vitesse du ventilateur à 3 vitesses
- Moteur à induction AC d’indice de protection IP54
- Boîtier en matériau PPE

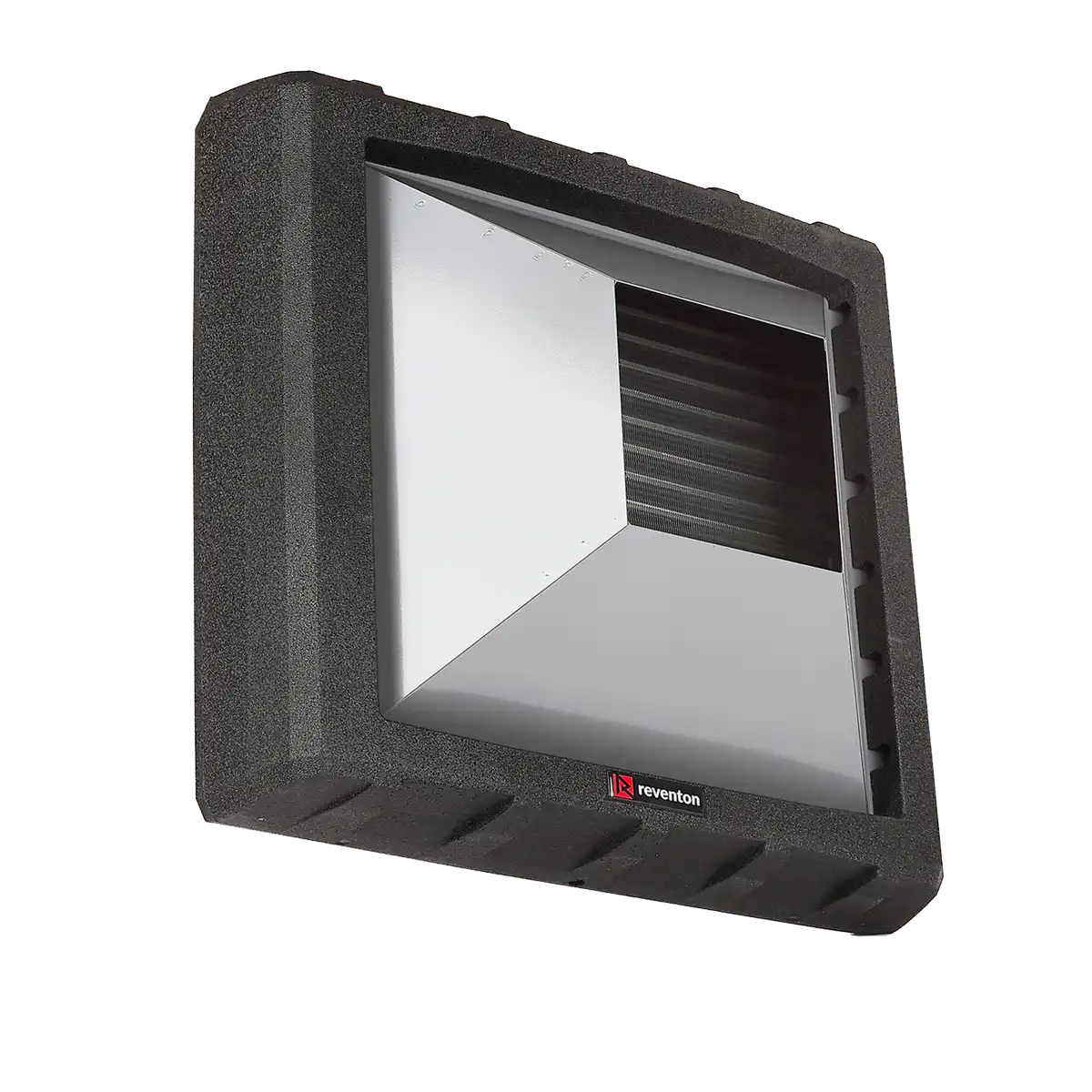

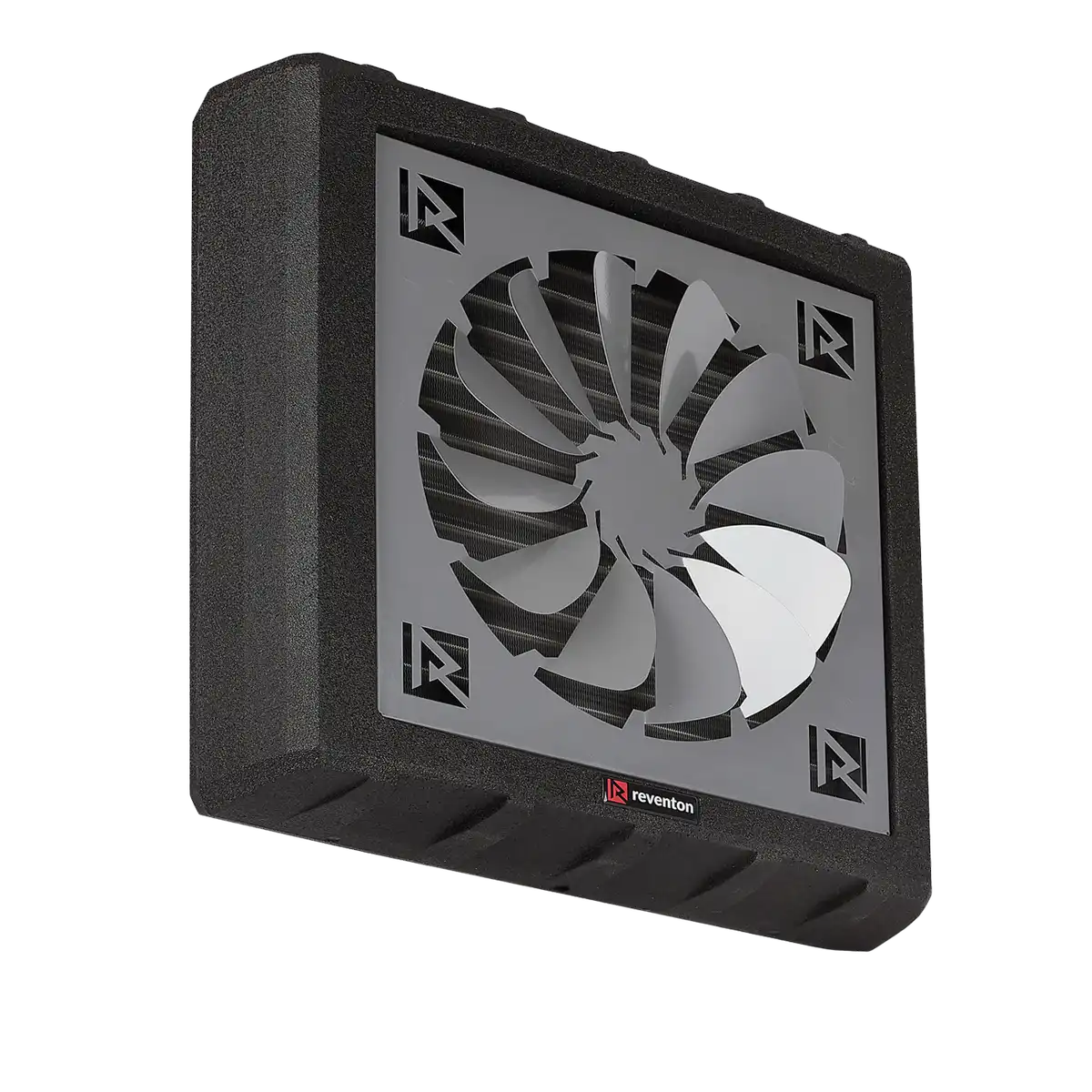

- Volets d’air réglables en ABS (en option : diffuseur 360° ou confuseur)
- Fabriqué en Pologne
Pourquoi choisir l’aérotherme HC-3S ?

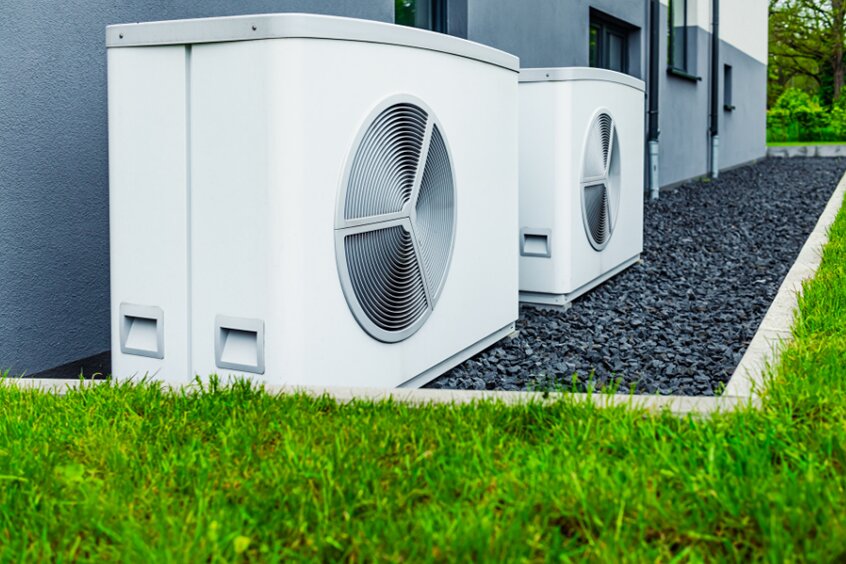

Compatible avec les pompes à chaleur
Les aérothermes à eau peuvent être sélectionnés pour des installations avec pompes à chaleur et autres sources de chaleur basse température. La puissance finale dépend des paramètres de l’eau, de la température du site et du débit d’air requis ; c’est pourquoi une sélection technique individuelle est recommandée pour ce type d’installation.

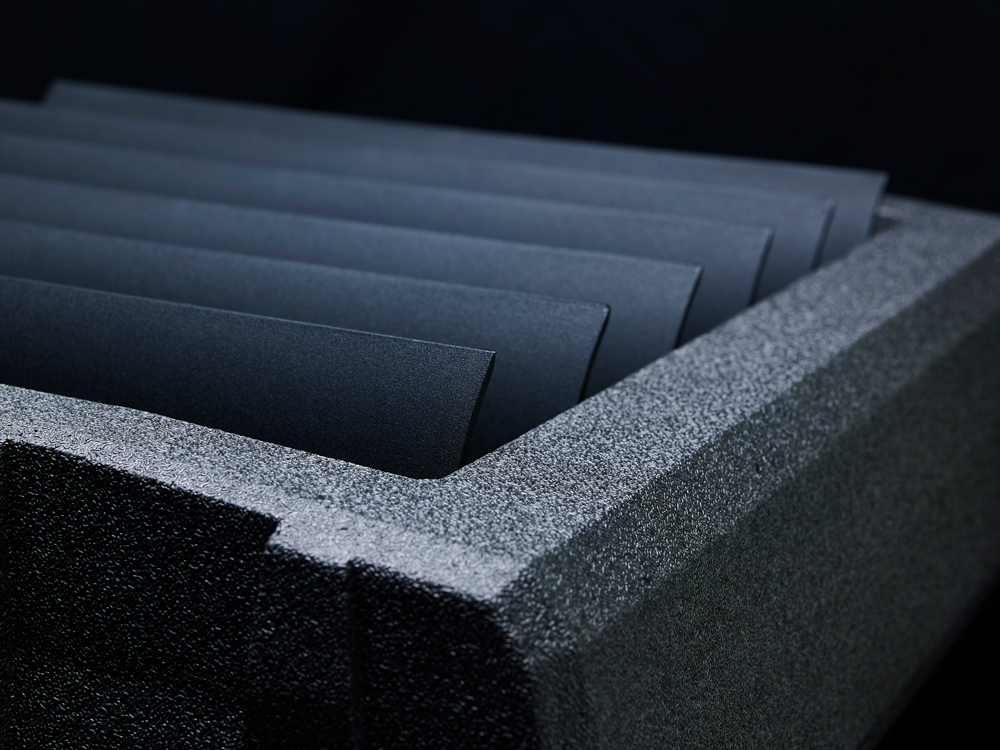

Boîtier en PPE léger et robuste
Le boîtier en polypropylène expansé (PPE) est léger, résistant à l’humidité et à la corrosion, tout en absorbant efficacement les vibrations et le bruit du ventilateur. Ce matériau, utilisé dans l’industrie automobile et aéronautique, s’avère également performant dans les conditions difficiles des halls de production et des entrepôts.

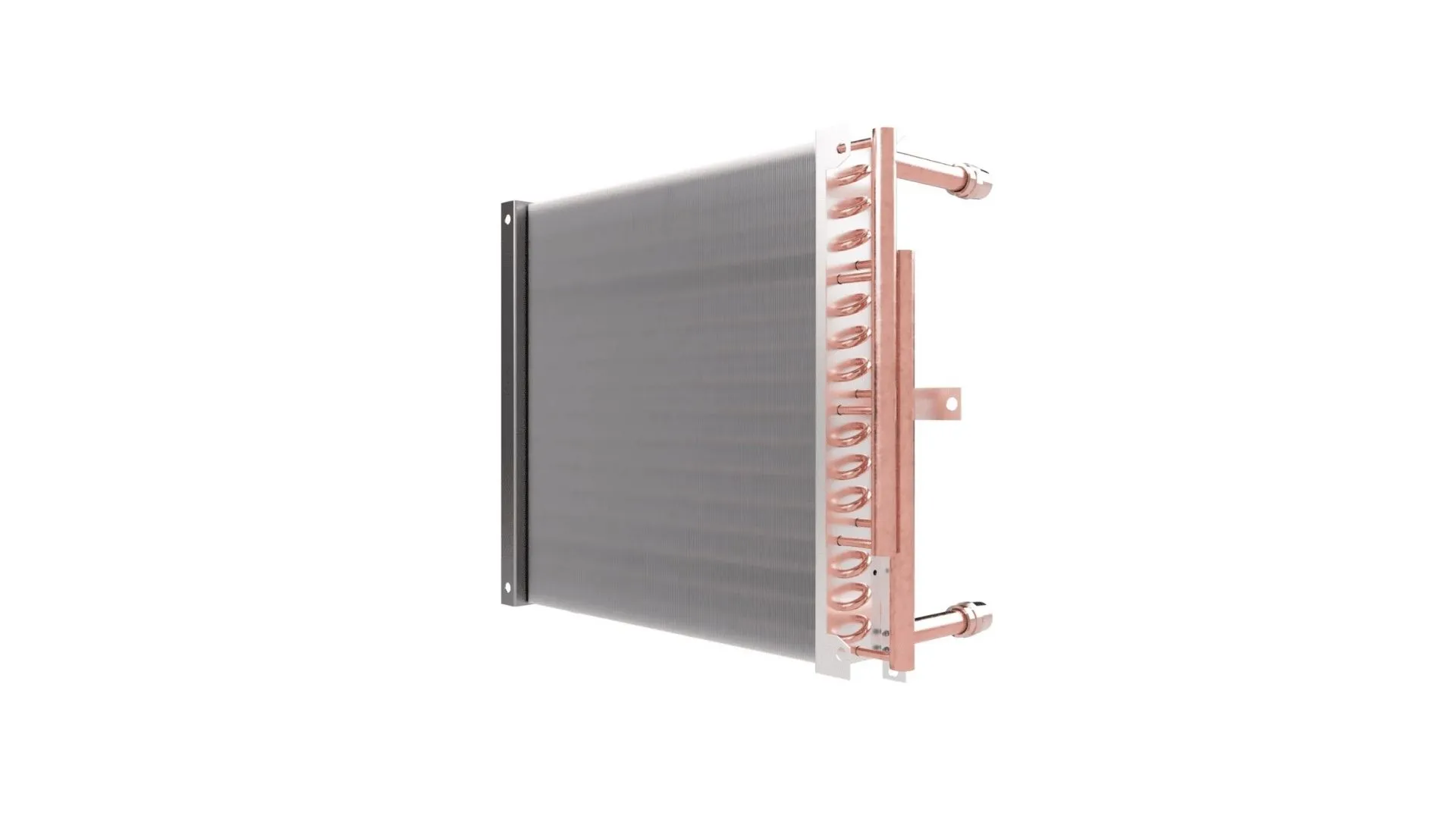

Échangeur de chaleur en cuivre et aluminium
L’échangeur de chaleur cuivre-aluminium offre un rendement d’échange thermique élevé pour un encombrement réduit. Disponible en version à 1, 2 ou 3 rangs — le choix de la bonne configuration permet d’adapter la puissance de chauffe aux exigences de chaque site.

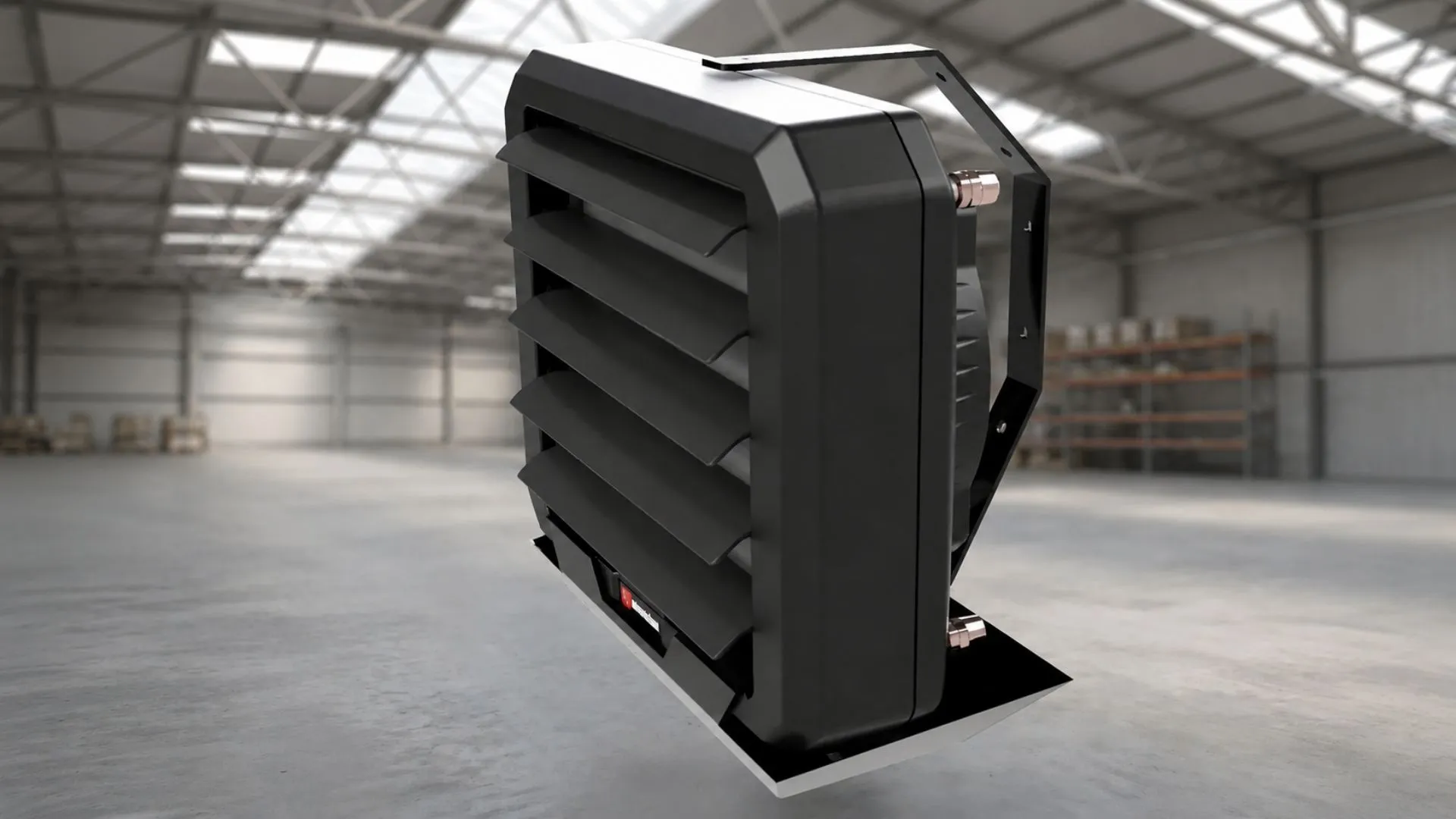

Mode refroidissement et condensation de la vapeur d’eau
En mode refroidissement (alimentation en eau glacée), la vapeur d’eau se condense à la surface de l’échangeur — l’utilisation du bac récupérateur HC est indispensable. L’équipement dédié est disponible en accessoire, et l’installation doit prévoir l’évacuation des condensats conformément à la documentation technique de l’appareil.
Prêt à commander ?
Vous souhaitez simplement poser une question ? Appelez-nous ou réservez une rapide consultation !

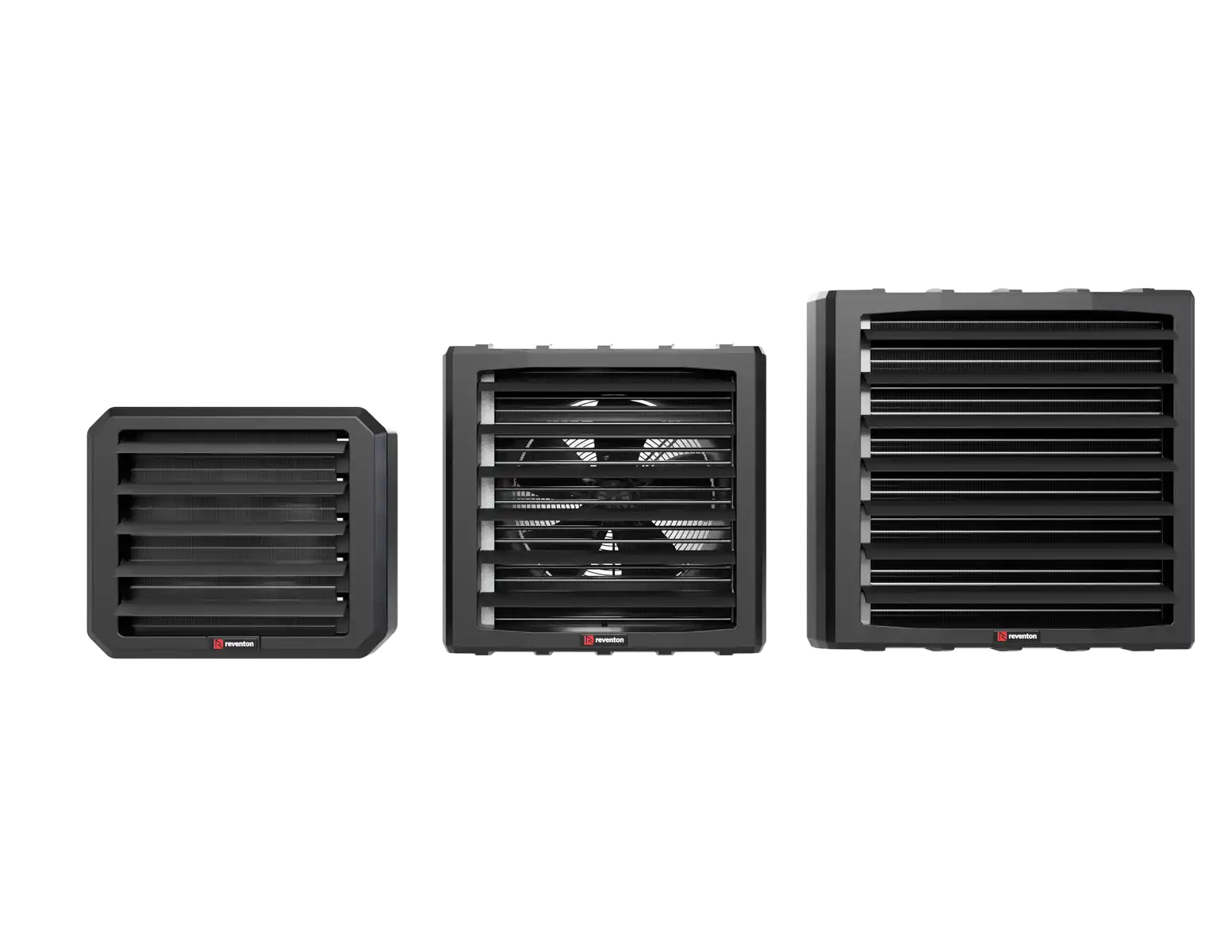

Modèles et paramètres
| Paramètre | HC15-3S | HC20-3S | HC30-3S | HC35-3S | HC45-3S | HC50-3S | HC70-3S | HC80-3S |
|---|---|---|---|---|---|---|---|---|
| Code produit | WHHC15-3S-2402 | WHHC20-3S-1759 | WHHC30-3S-1760 | WHHC35-3S-1761 | WHHC45-3S-1762 | WHHC50-3S-2006 | WHHC70-3S-1764 | WHHC80-3S-1956 |
|
Puissance de l'appareil [kW*] 3 vitesses / 2 vitesses / 1 vitesse |
17,2 / 13,4 / 12,1 | 21,4 / 17,3 / 13,3 | 26,4 / 20,3 / 15,5 | 30,3 / 22,9 / 17,3 | 42,0 / 28,9 / 21,1 | 49,8 / 45,2 / 34,6 | 60,6 / 40,1 / 32,7 | 69,2 / 61,5 / 46,5 |
| Plage de puissance de chauffe [kW**] | 1,9 – 22,2 | 1,5 – 29,7 | 1,7 – 34,7 | 2,0 – 41,7 | 3,2 – 56,1 | 5,0 – 65,6 | 5,0 – 79,7 | 6,8 – 92,7 |
|
Débit d'air max. [m³/h] 3 vitesses / 2 vitesses / 1 vitesse |
1500 / 1000 / 850 | 3200 / 2150 / 1350 | 3100 / 1950 / 1250 | 2700 / 1700 / 1100 | 2500 / 1450 / 950 | 5000 / 4200 / 2600 | 3400 / 1900 / 1450 | 4200 / 3500 / 2300 |
| Portée d'air max. [m] | 10 | 19 | 18 | 15 | 14 | 24 | 18 | 21 |
| Nombre de rangs de l'échangeur [pièces] | 2 | 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| Contenance en eau [dm³] | 0,45 | 0,65 | 0,8 | 1,35 | 1,7 | 1,95 | 2,85 | 2,85 |
| Temp. max. du fluide caloporteur [°C] | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Pression de service max. [MPa] | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Diamètre des piquages [pouces] | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
| Tension / Fréquence [V/Hz] | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
|
Courant nominal [A] 3 vitesses / 2 vitesses / 1 vitesse |
0,36 / 0,22 / 0,21 | 0,82 / 0,62 / 0,41 | 0,82 / 0,62 / 0,41 | 0,82 / 0,62 / 0,41 | 0,82 / 0,62 / 0,41 | 2,05 / 1,65 / 1,4 | 1,08 / 0,86 / 0,7 | 2,05 / 1,65 / 1,4 |
|
Vitesse de rotation du moteur [tr/min] 3 vitesses / 2 vitesses / 1 vitesse |
1400 / 1200 / 1000 | 1380 / 1030 / 650 | 1380 / 1030 / 650 | 1380 / 1030 / 650 | 1380 / 1030 / 650 | 1380 / 1200 / 900 | 1360 / 1050 / 750 | 1380 / 1200 / 900 |
|
Puissance du moteur [W] 3 vitesses / 2 vitesses / 1 vitesse |
80 / 48 / 45 | 185 / 140 / 90 | 185 / 140 / 90 | 185 / 140 / 90 | 185 / 140 / 90 | 455 / 350 / 280 | 240 / 190 / 160 | 455 / 350 / 280 |
| Indice de protection IP | 54 | 54 | 54 | 54 | 54 | 54 | 54 | 54 |
| Poids net [kg] | 10 | 12,5 | 12,5 | 14 | 14 | 20,5 | 20 | 22,5 |
|
Niveau sonore [dB***] 3 vitesses / 2 vitesses / 1 vitesse |
53 / 47 / 45 | 57 / 55 / 49 | 57 / 55 / 49 | 56 / 54 / 48 | 56 / 54 / 48 | 66 / 60 / 54 | 58 / 53 / 49 | 65 / 59 / 53 |
* pour une eau à 90/70 °C et une température d’air à l’entrée de 0 °C
** puissance maximale 120/90 °C, 0 °C à l’entrée, vitesse 3 // puissance minimale 40/30 °C, 20 °C à l’entrée, vitesse 1
*** mesure à une distance de 5m
FICHIERS À TÉLÉCHARGER
Documentation technique
Déclarations de conformité UE
Fichiers BIM
FAQ
Le choix du modèle dépend avant tout du volume du site, de la puissance de chauffe requise et des paramètres de l'installation hydraulique. Utilisez notre calculateur en ligne ou contactez un conseiller technique, qui vous aidera à choisir le modèle optimal en fonction des caractéristiques de votre site.
Oui, l'aérotherme HC-3S peut fonctionner avec une pompe à chaleur. Il faut toutefois tenir compte du fait que la puissance de chauffe dépend de la température de l'eau fournie par la pompe à chaleur. À des températures d'eau plus basses (par ex. 45/35 °C), la puissance sera inférieure à celle obtenue avec les paramètres standard (80/60 °C). Nous recommandons un dimensionnement technique individuel pour ce type d'installation.
L'aérotherme HC-3S peut fonctionner avec différentes températures d'eau. Les puissances du catalogue sont indiquées pour 80/60 °C. À des températures plus basses, la puissance de chauffe diminue. En mode refroidissement (eau glacée), l'appareil nécessite l'utilisation d'un bac récupérateur pour évacuer les condensats.
Pour l'aérotherme HC-3S 230 V, le régulateur de vitesse avec thermostat HC3S est recommandé. Il permet une commande à 3 vitesses et le maintien automatique de la température de consigne. Pour les installations plus avancées, le contrôleur HMI CURTAIN BMS permet l'intégration à la gestion technique du bâtiment.
Oui. L'aérotherme HC-3S peut être monté aussi bien à l'horizontale (au plafond) qu'à la verticale (au mur). Différentes configurations de soufflage sont disponibles : vers le bas, en oblique ou à l'horizontale. Pour le montage mural, on utilise le support de fixation rotatif HC dédié, qui permet de faire pivoter l'appareil à l'horizontale.
L'aérotherme HC-3S est couvert par une garantie fabricant de 24 mois. La garantie est conditionnée à une installation correcte conforme au manuel d'utilisation et à une utilisation de l'appareil conforme à sa destination.
