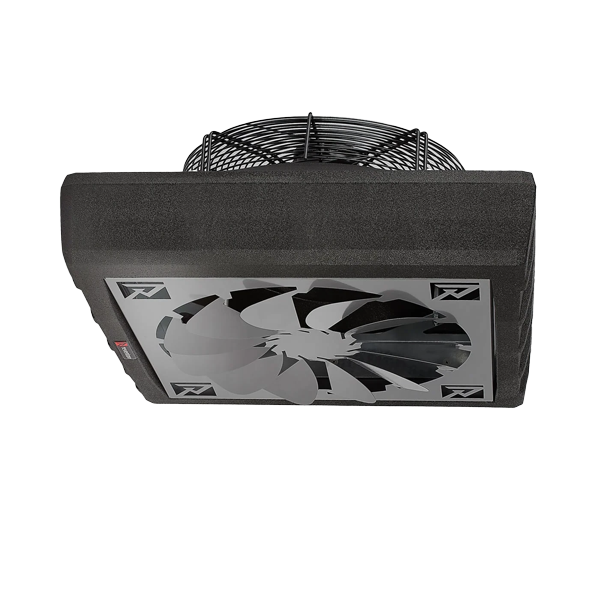

Déstratificateur HC-EC
Le déstratificateur HC-EC est équipé d'un moteur EC économe en énergie à régulation de vitesse progressive 0–100 %. Il est conçu pour recycler l'air chaud qui s'accumule sous le plafond dans les sites de plus de 4 m de hauteur — halls de production, entrepôts et centres logistiques. En ramenant la chaleur accumulée vers la zone occupée, l'appareil uniformise la température dans le site et réduit les pertes de chaleur par la toiture.
À propos du produit
HC-EC est un déstratificateur économe en énergie à moteur EC, destiné aux grands volumes intérieurs à hauts plafonds — halls de production, entrepôts et centres logistiques. Contrairement aux systèmes à trois vitesses, la régulation progressive de la vitesse 0–100 % permet d’adapter précisément le débit d’air aux besoins réels et de réduire la consommation d’énergie en fonctionnement continu.
Il donne les meilleurs résultats associé à des aérothermes. L’aérotherme produit la chaleur, le HC-EC la ramène vers la zone de travail avant qu’elle ne s’échappe par la toiture — un ensemble particulièrement efficace dans les sites chauffés par des aérothermes des séries HC, FARMER ou S.
Le moteur EC permet l’intégration avec les contrôleurs programmables HMI à entrée BMS, ce qui permet d’inclure le fonctionnement des déstratificateurs dans un système centralisé de gestion du bâtiment.
Caractéristiques principales
- Boîtier en PPE — léger, résistant à l’humidité, absorbe les vibrations
- Moteur EC économe en énergie à régulation progressive 0–100 %
- Débit d’air maximal jusqu’à 5 800 m³/h
- Portée verticale efficace jusqu’à 11 m
- Pales d’hélice en polypropylène
- Diffuseur 360° en acier galvanisé
- Indice de protection IP54
- Intégration avec HMI EC BMS et contrôleurs programmables
- Garantie fabricant de 24 mois
Que vous apporte le déstratificateur HC-EC ?
Régulation progressive de la vitesse dans la plage 0–100 %
Moteur EC économe en énergie, adapté aux besoins réels
Le moteur EC du modèle HC-EC fonctionne avec une régulation progressive de la vitesse : l’appareil ne gaspille donc pas d’énergie en tournant à pleine vitesse lorsqu’un débit nettement plus faible suffit dans le site. L’opérateur adapte la vitesse de fonctionnement aux conditions — puissance plus élevée lors d’un chauffage intensif du site, vitesse plus basse en mode maintien de la température. En fonctionnement continu, cela se traduit par une baisse mesurable de la consommation d’électricité par rapport aux appareils à moteur AC et à régulation fixe par vitesses.

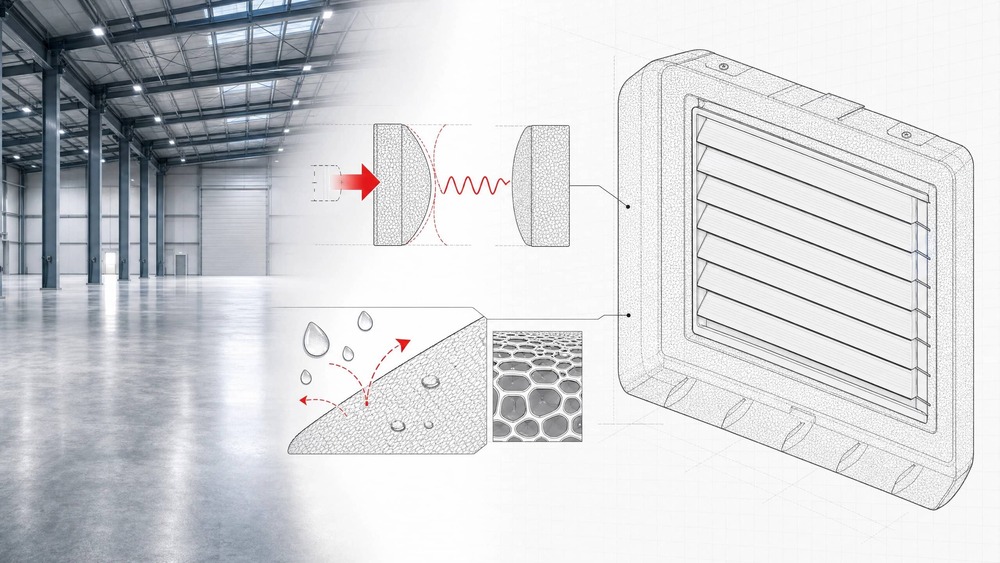

Boîtier PPE léger et élastique
Le faible poids facilite le montage en hauteur
Le boîtier en polypropylène expansé ramène le poids de l’appareil à seulement 15 kg — ce qui facilite nettement le montage au plafond ainsi que toute intervention de maintenance ultérieure nécessitant de déposer l’appareil. Le matériau amortit les vibrations et les bruits de fonctionnement du moteur et, en cas de choc accidentel, se déforme puis retrouve sa forme d’origine au lieu de se briser.
Diffuseur 360° et portée verticale jusqu’à 11 m
Distribution homogène de l’air dans toutes les directions
Le diffuseur 360° en acier galvanisé dirige le flux d’air de manière homogène autour de l’axe de l’appareil, éliminant les zones insuffisamment chauffées caractéristiques des ventilateurs à buse unidirectionnelle. Associé à une portée verticale allant jusqu’à 11 m, le HC-EC ramène efficacement l’air chaud du plafond vers la zone de travail, là où il est le plus nécessaire.
Prêt pour l’intégration BMS
Commande programmable et supervision à distance du fonctionnement de l’installation
Le moteur EC ouvre la voie à la compatibilité avec les contrôleurs HMI EC BMS, HMI SINGLE BMS et HMI Wi-Fi. Dans les sites où plusieurs déstratificateurs fonctionnent en parallèle, cela permet de gérer tous les appareils de manière centralisée depuis une seule interface, de programmer des plannings de fonctionnement et d’intégrer les déstratificateurs au système de gestion du bâtiment existant. La configuration via le réseau Wi-Fi permet la commande et le diagnostic à distance, sans avoir à accéder à l’appareil installé sous le plafond.
Vous avez d’autres questions ?
Vous avez besoin d'une assistance technique ? Appelez-nous ou écrivez-nous !
Caractéristiques techniques
| Paramètre | Déstratificateur HC-EC |
|---|---|
| Code produit | DHC-EC-2519 |
| Débit d'air max. [m³/h] | 5800 |
| Portée verticale max. [m] | 11 |
| Puissance du moteur [W] | 410 |
| Niveau de pression acoustique [dB(A)] | 61 |
| Poids net [kg] | 15 |
Modes de montage
Le HC-EC est destiné au montage au plafond. Deux modes d'installation standard sont disponibles.
| Mode de montage | Description |
|---|---|
| Avec support de fixation rotatif | Permet de faire pivoter l'appareil à l'horizontale et d'orienter précisément le flux d'air. |
| Avec support de suspension à amortisseur type Z |
Amortit les vibrations transmises à la structure du bâtiment. Recommandé pour la suspension à des planchers légers. |
Accessoires et commande
| Accessoire | Applications |
|---|---|
|
Contrôleur programmable HMI EC BMS Recommandé |
Commande de la régulation progressive EC, avec possibilité d'intégration au système de gestion du bâtiment. |
| Contrôleur programmable HMI SINGLE BMS | Commande programmable pour un appareil unique, avec entrée BMS. |
| Contrôleur programmable HMI Wi-Fi | Commande et diagnostic à distance via un réseau sans fil. |
| Thermostat manuel HC | Mise en marche de l'appareil à la détection d'air chaud sous le plafond. |
| Module de relais RM-16A | Interopérabilité avec des systèmes d'automatisme externes. |
| Interrupteur de service MS 230 V | Coupure d'alimentation en toute sécurité pendant la maintenance. |
| Support de fixation rotatif | Rotation à l'horizontale, orientation précise du flux d'air. |
| Support de suspension à amortisseur type Z | Réduction des vibrations transmises à la structure du bâtiment. |
Blog
Base de connaissances
Guides, comparatifs, analyses, avis et articles d'experts.
Voir plusBibliothèques
BIM et CAD
Modèles 3D, bibliothèques Revit et fichiers DWG.
Voir plusDocumentation
technique
Notices techniques (DTR), fiches techniques, certificats et déclarations de conformité.
Voir plusCatalogue
produits
Le dernier catalogue des produits Reventon Group.
Télécharger le PDFFAQ
Le moteur EC fonctionne avec une régulation progressive de la vitesse dans la plage 0–100 %, tandis que les moteurs AC offrent une régulation par paliers (par ex. à trois vitesses) ou à une seule vitesse. En pratique, cela signifie que le déstratificateur HC-EC permet d'adapter précisément le débit d'air aux besoins réels : l'appareil exploite ainsi plus efficacement l'énergie thermique fournie et maintient le confort thermique du site avec une consommation d'électricité plus faible. Le moteur EC fonctionne en outre plus silencieusement à vitesse partielle, lorsque la vitesse est réduite à un niveau suffisant pour maintenir l'effet de déstratification.
Oui. Le déstratificateur HC-EC est prévu pour fonctionner avec les contrôleurs programmables HMI EC BMS et HMI SINGLE BMS, qui disposent d'une entrée BMS dédiée. Cela permet d'intégrer le fonctionnement du déstratificateur dans un système centralisé de gestion du site, de programmer des plannings de fonctionnement et de raccorder l'appareil à l'installation d'automatisation du bâtiment existante. Cette solution est particulièrement adaptée aux sites industriels de grande hauteur où plusieurs unités fonctionnent en parallèle et nécessitent une commande coordonnée.
Le choix dépend de l'envergure de l'installation. Pour un appareil seul, sans intégration BMS, le thermostat manuel HC suffit : il met le déstratificateur en marche lorsqu'il détecte de l'air chaud sous le plafond et l'arrête une fois la chaleur ramenée efficacement vers la zone d'occupation. Pour une commande précise de la régulation progressive EC, nous recommandons le HMI EC BMS. Si une commande et un diagnostic à distance, sans accès physique à l'appareil, sont prévus, choisissez le HMI Wi-Fi. Dans les installations étendues comptant plusieurs appareils, la meilleure solution est le HMI SINGLE BMS, avec possibilité de gestion centralisée.
Le déstratificateur HC-EC pèse 15,5 kg net. Les dimensions de l'appareil sont de 739 × 699 × 345 mm. Son faible poids par rapport à sa performance (5 800 m³/h) tient à la conception du boîtier en technologie PPE, ce qui est important pour le montage au plafond à grande hauteur.
Le HC-EC est destiné au montage au plafond. On utilise en standard un support de fixation rotatif dédié (rotation de l'appareil à l'horizontale pour orienter précisément le flux d'air) ou un support de suspension à amortisseur type Z (réduction des vibrations transmises à la structure du bâtiment, recommandé pour les planchers légers). Le système de fixation précis est choisi en fonction de la hauteur du site, de la capacité de charge du plafond et de la souplesse de positionnement requise de l'appareil.
Le niveau sonore maximal est de 62 dB à pleine vitesse. Grâce à la régulation progressive EC, le niveau de bruit peut être nettement réduit en diminuant la vitesse de rotation — en mode maintien de la température, lorsqu'un débit modéré suffit, l'appareil fonctionne sensiblement plus silencieusement. De plus, le boîtier PPE absorbe les vibrations et une partie des bruits de fonctionnement du moteur.

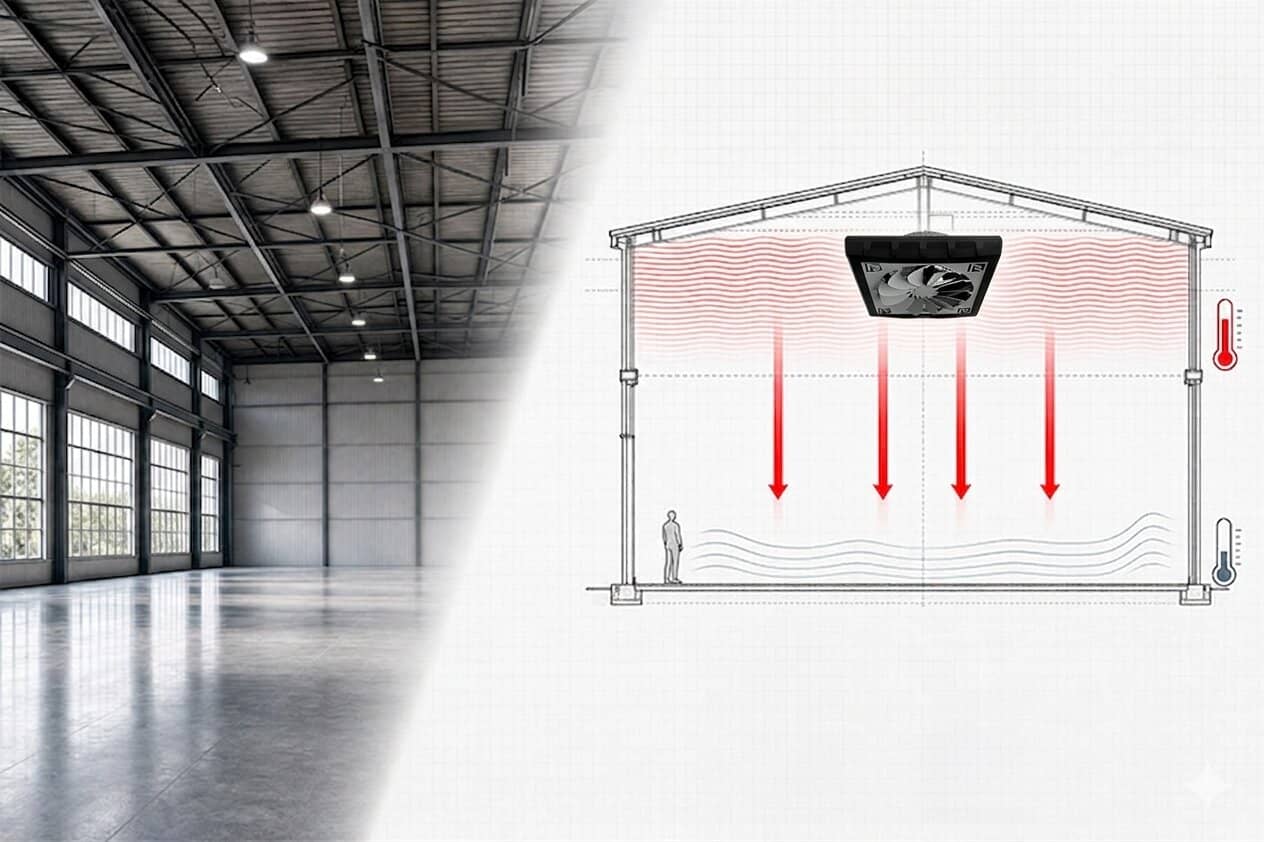

Le HC-EC n'est pas raccordé directement à une source de chaleur. Le déstratificateur ne produit pas de chaleur, il la redistribue dans le site. Selon les lois de la physique, l'air chaud monte et s'accumule dans les parties hautes du local, laissant en dessous une zone de travail plus fraîche. Le déstratificateur ramène cette chaleur accumulée vers le bas, quelle que soit la source de chauffage — chaudière à gaz, pompe à chaleur ou aérothermes à eau. Il en résulte une réduction des pertes de chaleur par la toiture et une amélioration de l'efficacité de l'ensemble du système de chauffage.
Le moteur EC est conçu pour ne demander aucune maintenance dans des conditions de fonctionnement normales - il ne nécessite ni graissage ni réglage. Il est recommandé de nettoyer périodiquement les pales de l'hélice et le boîtier pour éliminer les dépôts de poussière, ce qui permet de conserver le débit d'air nominal. La fréquence de nettoyage dépend des conditions du site. L'appareil étant installé à grande hauteur, il est judicieux de planifier les travaux de maintenance en même temps que d'autres interventions de service dans le site.
