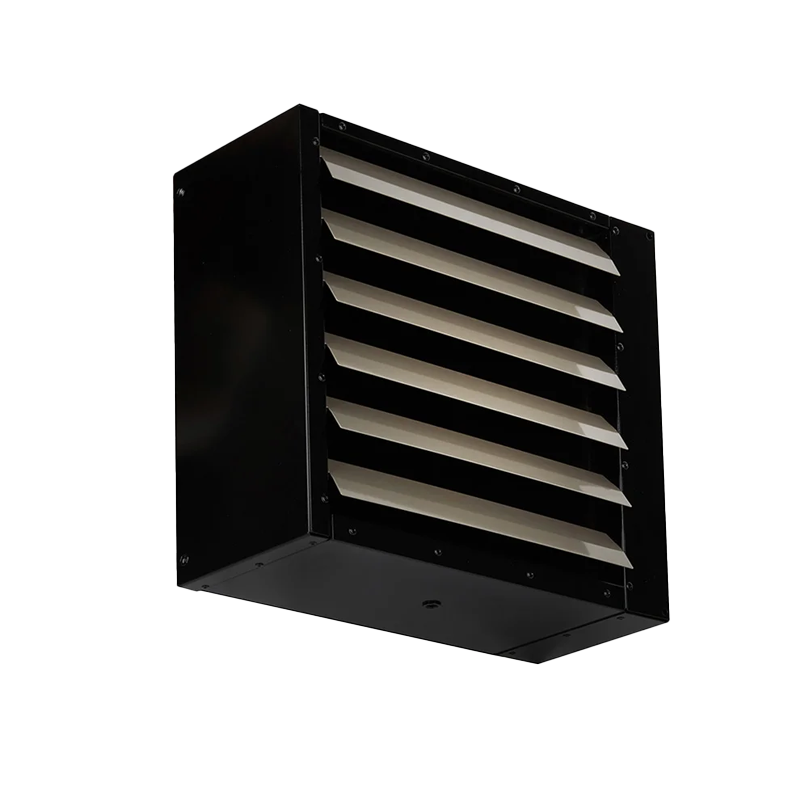

PRODUIT POLONAIS Aérotherme à eau S-3S
L'aérotherme à eau S-3S a été conçu pour les clients à la recherche de solutions traditionnelles. L'aérotherme S-3S est doté d'un boîtier en acier galvanisé thermolaqué et de volets d'air réglables manuellement, eux aussi en acier galvanisé. L'appareil convient parfaitement aux sites commerciaux, de production et de stockage.
À propos du produit

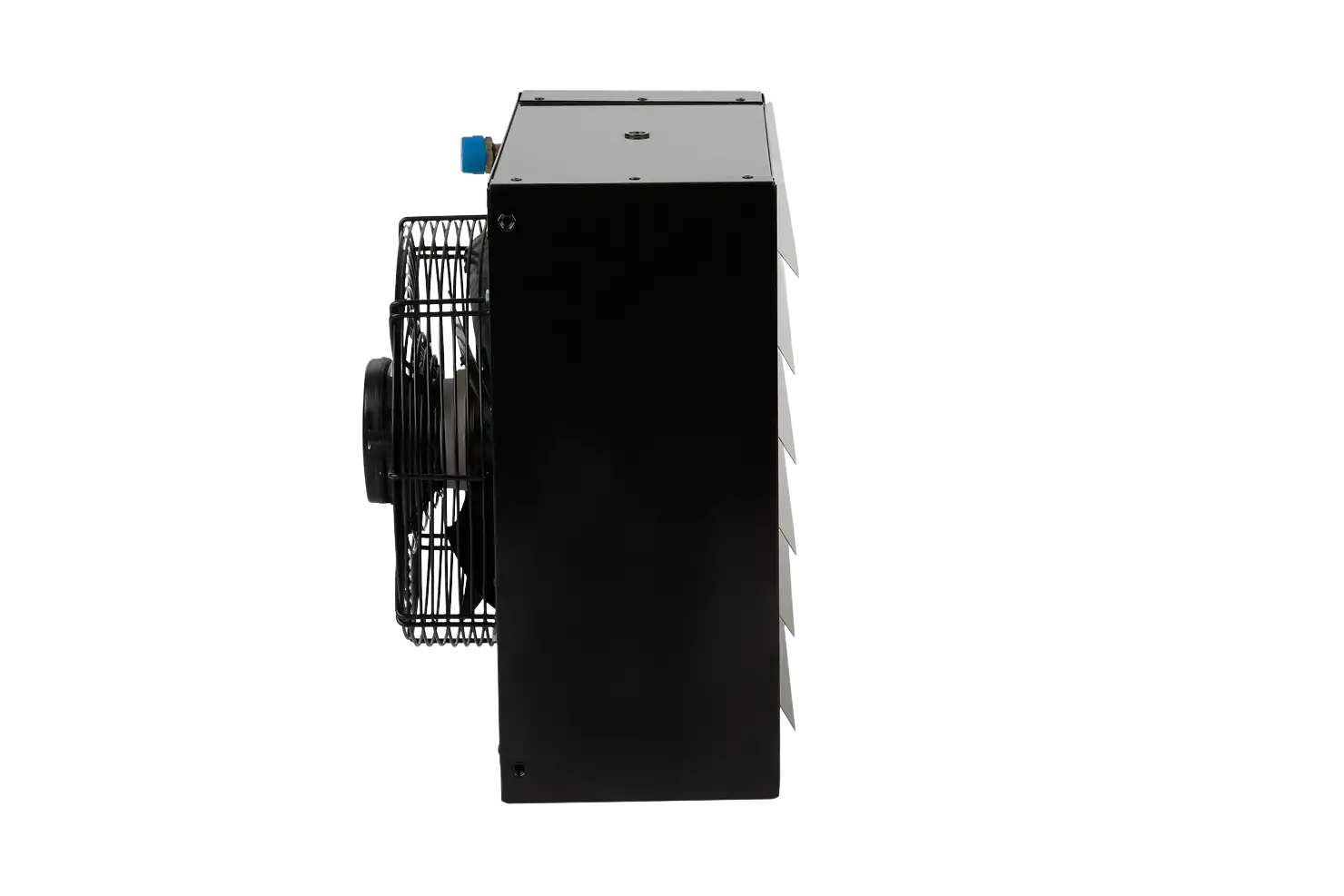

S-3S est un aérotherme à eau de conception traditionnelle, créé pour les clients à la recherche de solutions éprouvées et robustes. Contrairement aux modèles à boîtier en PPE, le S-3S est équipé d’un boîtier en acier galvanisé thermolaqué (RAL 9005), plus lourd et plus résistant, qui convient parfaitement aux environnements industriels exigeants.
L’appareil trouve sa place dans les sites commerciaux, de production et de stockage. Une puissance de chauffe de 1,6 à 66,2 kW et un débit d’air de 700 à 3350 m³/h permettent d’adapter l’aérotherme aux besoins du site, tandis que le moteur à induction AC à 3 vitesses, d’indice de protection IP54, permet de régler l’intensité de fonctionnement.

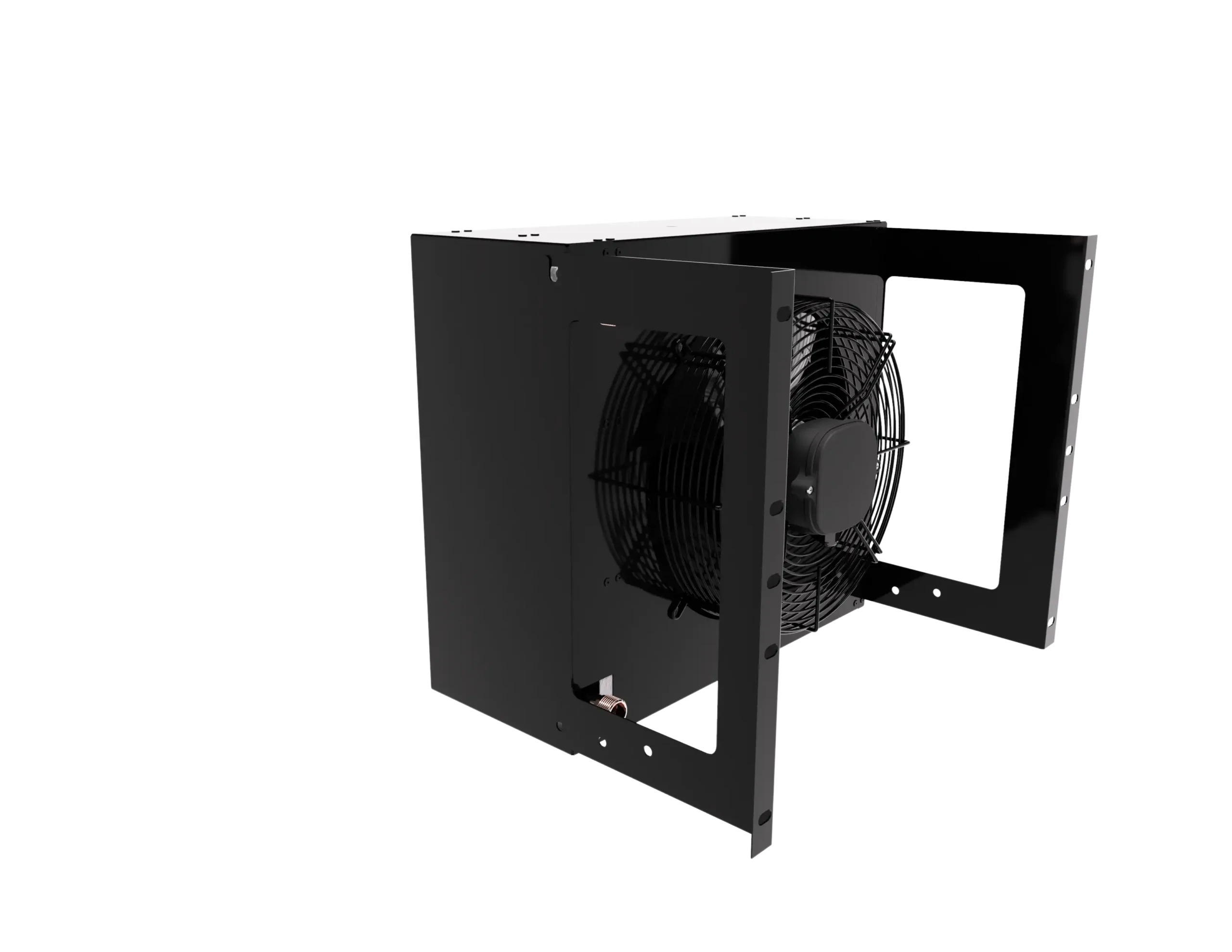

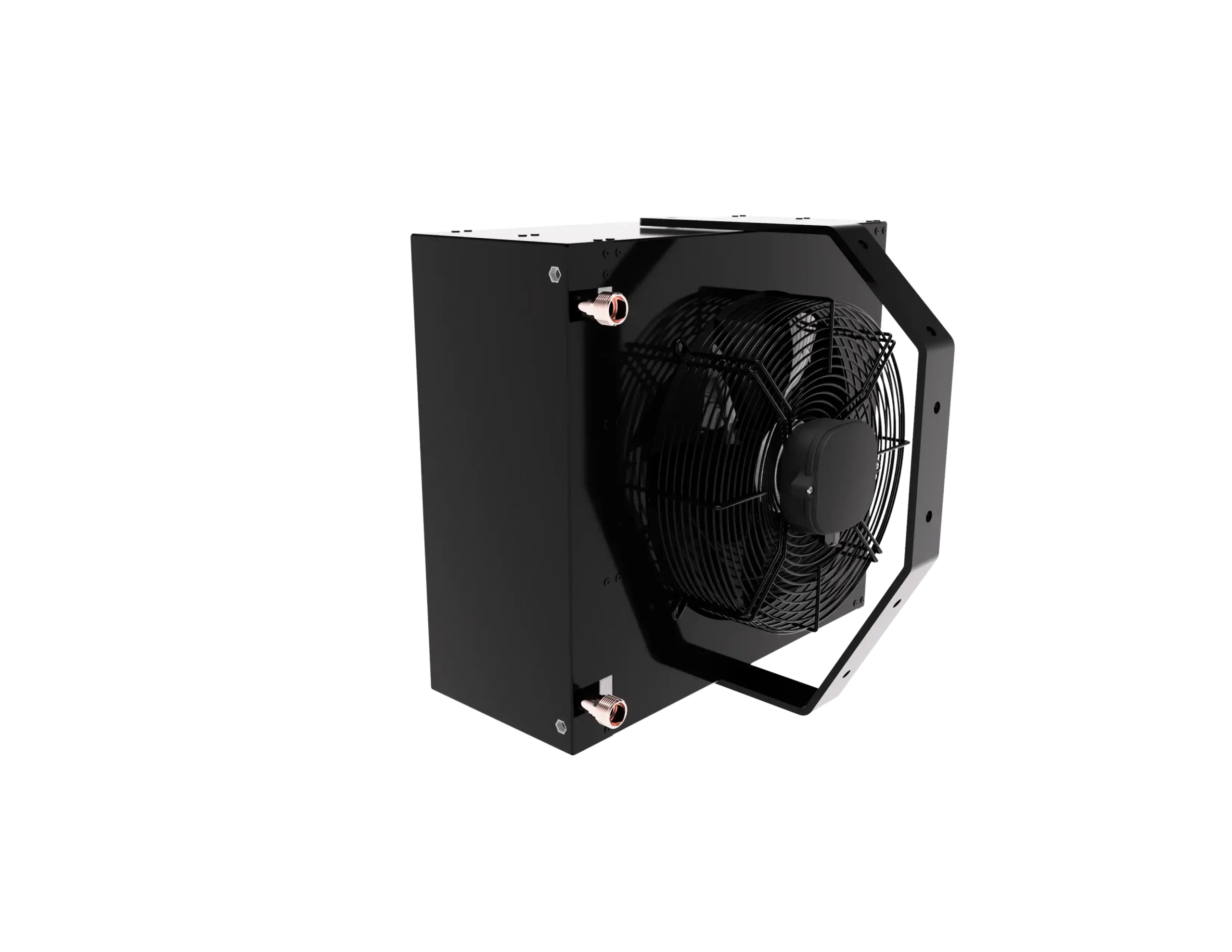

L’appareil est équipé d’un échangeur de chaleur cuivre-aluminium, disponible en version à 1, 2 ou 3 rangs, fonctionnant avec un fluide caloporteur jusqu’à 120 °C. Les volets d’air en acier galvanisé réglables manuellement (RAL 7048) assurent une distribution homogène de l’air chaud, et le montage au mur ou au plafond est facilité par le support de fixation rotatif S ou les supports de fixation.
Caractéristiques principales
- Puissance de chauffe de 1,6 kW à 66,2 kW
- Débit d’air : de 700 m³/h à 3350 m³/h
- Régulation de la vitesse du ventilateur à 3 vitesses
- Moteur à induction AC d’indice de protection IP54
- Boîtier en acier galvanisé thermolaqué (RAL 9005)
- Volets d’air réglables en acier galvanisé (RAL 7048)
- Fabriqué en Pologne
Spécifications techniques
| Paramètre | S1-3S | S2-3S | S3-3S | S4-3S |
|---|---|---|---|---|
| Code produit | WHS1-3S-1789 | WHS2-3S-1790 | WHS3-3S-1791 | WHS4-3S-1787 |
|
Puissance de l'appareil [kW*] 3 vitesses / 2 vitesses / 1 vitesse |
14,7 / 13,1 / 11,3 | 23,4 / 16,0 / 14,0 | 36,9 / 20,8 / 17,8 | 50,1 / 38,5 / 27,5 |
| Plage de puissance de chauffe [kW**] | 1,6 – 19,5 | 2,1 – 30,8 | 2,9 – 48,8 | 4,2 – 66,2 |
|
Débit d'air max. [m³/h] 3 vitesses / 2 vitesses / 1 vitesse |
1400 / 1150 / 900 | 2000 / 1100 / 900 | 1800 / 850 / 700 | 3350 / 2250 / 1400 |
| Portée d'air max. [m] | 10 | 13 | 11 | 18 |
| Nombre de rangs de l'échangeur [pièces] | 1 | 2 | 3 | 2 |
| Contenance en eau [dm³] | 0,5 | 1,3 | 1,9 | 2,0 |
| Température maximale du fluide caloporteur [°C] | 120 | 120 | 120 | 120 |
| Pression de service max. [MPa] | 1,6 | 1,6 | 1,6 | 1,6 |
| Diamètre des piquages [pouces] | ¾ | ¾ | ¾ | ¾ |
| Tension / Fréquence [V/Hz] | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
|
Courant nominal [A] 3 vitesses / 2 vitesses / 1 vitesse |
0,38 / 0,20 / 0,15 | 0,58 / 0,34 / 0,30 | 0,58 / 0,34 / 0,30 | 0,82 / 0,62 / 0,41 |
|
Vitesse de rotation du moteur [tr/min] 3 vitesses / 2 vitesses / 1 vitesse |
1350 / 1130 / 870 | 1400 / 1100 / 850 | 1400 / 1100 / 850 | 1380 / 1030 / 650 |
|
Puissance du moteur [W] 3 vitesses / 2 vitesses / 1 vitesse |
75 / 45 / 35 | 124 / 85 / 75 | 124 / 85 / 75 | 185 / 140 / 90 |
| Indice de protection IP | 54 | 54 | 54 | 54 |
| Poids net [kg] | 12,5 | 19 | 20 | 25 |
|
Niveau sonore [dB***] 3 vitesses / 2 vitesses / 1 vitesse |
51 / 45 / 43 | 54 / 48 / 46 | 53 / 47 / 45 | 56 / 50 / 48 |
* pour une eau à 90/70 °C et une température d’air à l’entrée de 0 °C
** puissance maximale 120/90 °C, 0 °C à l’entrée, vitesse 3 // puissance minimale 40/30 °C, 20 °C à l’entrée, vitesse 1
*** mesure à une distance de 5 m
