Saviez-vous que 90 % des réclamations concernant les aérothermes à eau sont rejetées ? Pourquoi ? Parce que la source du problème est rarement un défaut de fabrication de l’appareil. Les statistiques du service après-vente sont claires – le « coupable » est généralement une erreur humaine commise lors de l’installation.
Nous répartissons les principaux problèmes en deux catégories :
- Hydraulique : ici, c’est l’échangeur non étanche qui domine. Pourtant, il ne se fissure pas de lui-même. La cause est généralement un piquage de raccordement « arraché par torsion » (force excessive sans contre-serrage) ou le gel du fluide caloporteur (absence de protection antigel).
- Automatisme et électricité : les ventilateurs grillés sont souvent la conséquence d’un mauvais raccordement du contrôleur, de l’absence de protections contre les surintensités ou d’un fonctionnement dans des conditions pour lesquelles l’appareil n’a pas été conçu (p. ex. l’environnement agressif d’une porcherie pour un aérotherme standard).
Ce guide vous accompagne pas à pas dans l’installation des aérothermes des séries HC et FARMER, en s’appuyant sur les données concrètes de la documentation technique.
Informations clés
- Règle des deux clés – ignorer le contre-serrage du piquage est la cause la plus fréquente de détérioration irréversible de l’échangeur.
- Emplacement – un montage trop proche du mur ou du plafond « étouffe » le ventilateur et réduit drastiquement la durée de vie du moteur.
- Flexibles – ce n’est pas une option, c’est une nécessité pour protéger l’installation des vibrations.
- Préparation – l’ouverture des volets d’air (min. 20 %) est obligatoire avant le premier démarrage.
Avant de commencer : transport et préparation à la mise en service
Avant de commencer le travail, vous devez connaître une règle absolument essentielle, dont le non-respect peut détruire l’appareil avant même qu’il ne sorte de son emballage.
Ne saisissez et ne transportez jamais, en aucun cas, l’appareil en le tenant par les piquages de raccordement ! Les tubes qui dépassent font partie de l’échangeur de chaleur, élément fragile. Une traction brusque peut entraîner la perte d’étanchéité des brasures à l’intérieur du boîtier. Saisissez toujours l’appareil par le boîtier (PPE).
Préparation au montage : ouvrez l’emballage et vérifiez que le kit est complet. Préparez ensuite les outils nécessaires pour ne pas avoir à redescendre de l’échelle en plein travail :
- Clés de plombier (impérativement deux : une pour serrer, l’autre pour contre-serrer).
- Perceuse/visseuse pour le montage du support ou des tiges.
- Niveau à bulle.
- Outils électriques (tournevis, vérificateur de tension, pince à dénuder).
ÉTAPE 1 : où et comment monter l’aérotherme ? (mur ou plafond)
L’emplacement de l’appareil détermine si le local sera chaud ou simplement bruyant. Pour que le ventilateur puisse aspirer l’air librement, vous devez respecter une distance par rapport à la paroi (mur ou plafond).
- Minimum 0.15 m – c’est le strict minimum pour un flux d’air libre.
- Si vous montez l’appareil « à fleur », le ventilateur sera bridé, ses performances chuteront, tandis que le bruit et le risque de surchauffe du moteur augmenteront.
Hauteur de montage et portée : ces paramètres dépendent de la puissance de l’appareil. Par exemple, pour le modèle HC 70-3S :
- Mur : montage à une hauteur de 3 à 8 m (la portée du jet horizontal atteint 18 m).
- Plafond : montage à une hauteur de 5 à 9 m (la portée du jet vertical est d’environ 7 m). Attention : dans les locaux plus bas, utilisez des modèles moins puissants afin de ne pas provoquer d’inconfort (courants d’air) pour les personnes présentes dans la zone occupée.
Mode de montage :
- Support de fixation rotatif : la solution la plus répandue. Il permet un montage mural aisé et le réglage de l’angle de soufflage à l’horizontale.
- Tiges de montage (M8) : idéales pour une suspension sous plafond. On utilise alors des supports de suspension de type « Z » ou directement des tiges filetées vissées dans les écrous à river du boîtier.
DÉTAIL IMPORTANT : avant la première mise en service, réglez les volets d’air. Ils doivent être ouverts d’au moins 20 %. Faire démarrer le ventilateur avec les volets fermés crée une énorme résistance à l’air, ce qui peut endommager le moteur !
L’option de refroidissement est possible en cas de montage mural si l’aérotherme est alimenté en eau glacée. Un bac récupérateur est alors indispensable. L’humidité qui se condense sur l’échangeur doit être évacuée vers les eaux usées. N’oubliez pas non plus qu’en mode refroidissement, l’échangeur doit être parfaitement propre.
ÉTAPE 2 : raccordement hydraulique – comment éviter d’endommager les piquages ?
C’est le moment où se produisent le plus d’erreurs entraînant la perte de la garantie.
La règle des « deux clés » est claire : lors du serrage du raccord sur le piquage de l’aérotherme, vous devez impérativement contre-serrer le piquage avec une seconde clé.

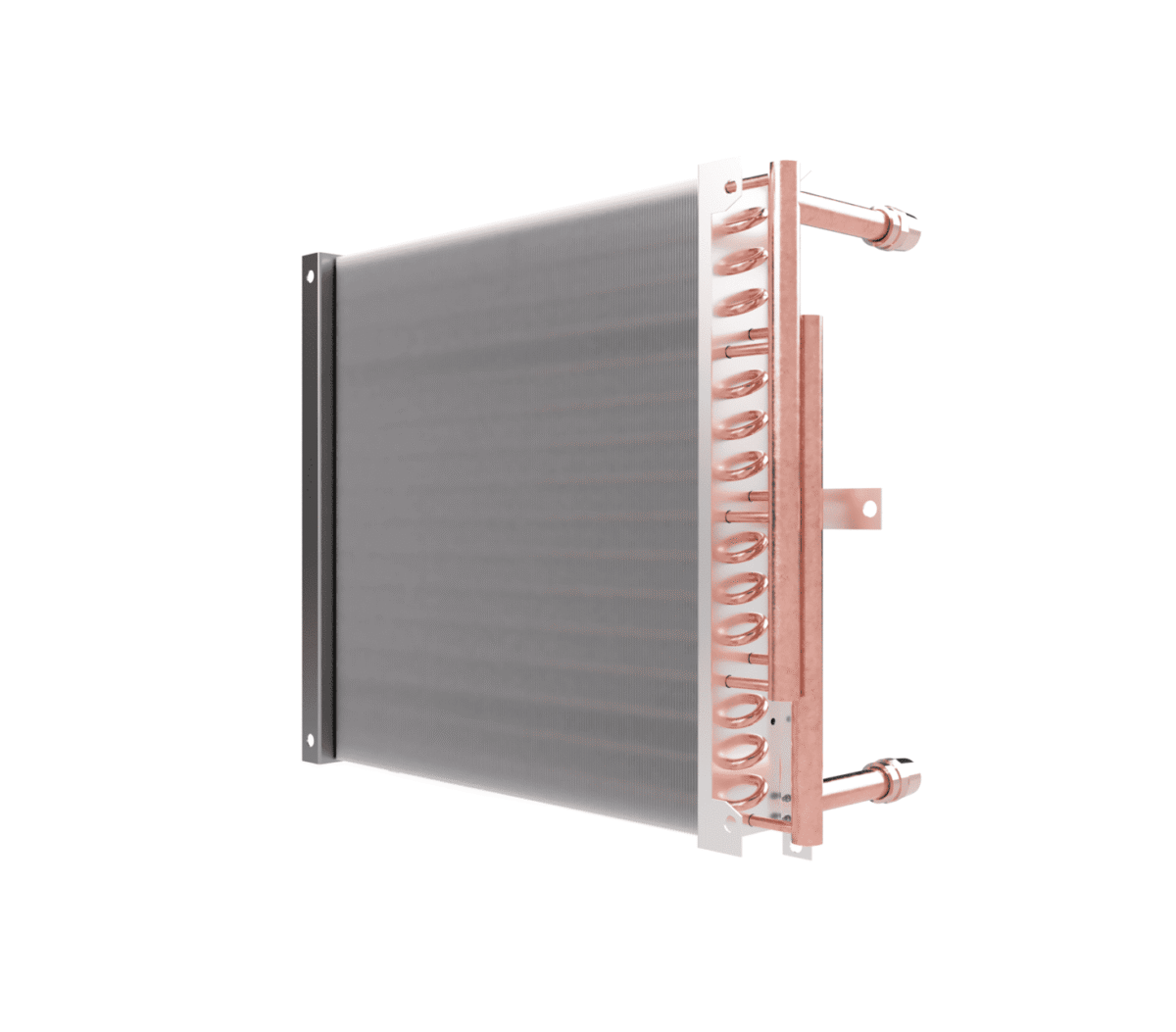

- Si vous ne le faites pas, le couple de serrage se transmet aux fragiles tubes en cuivre situés à l’intérieur de l’échangeur.
- Conséquence : rupture du « collecteur » par torsion et fuite.
- Verdict du SAV : dommage mécanique imputable à l’installateur. Garantie refusée.
Paramètres et schéma de raccordement
- Diamètre des piquages : 3/4″ en standard (pour HC et Farmer).
- Paramètres maximaux du fluide caloporteur : 120 °C et 1.6 MPa.
- Montage à contre-courant : pour obtenir la pleine puissance de chauffe, raccordez l’arrivée en partie basse et le retour en partie haute du piquage.
Après le montage des tuyaux
- Remplissez l’installation d’eau.
- Purgez l’air du circuit (l’aérotherme est équipé d’un purgeur au point le plus haut du collecteur). Un échangeur contenant de l’air entraîne une chute drastique de puissance.
- Effectuez l’essai d’étanchéité.
Pourquoi utiliser des flexibles ?
Les tuyaux rigides en acier ne sont pas une bonne idée pour les appareils soufflants. Grâce aux flexibles, vous pouvez orienter librement l’aérotherme sur son support. Le ventilateur génère des micro-vibrations. Les flexibles les amortissent et protègent l’échangeur contre la perte d’étanchéité aux raccords après plusieurs années de fonctionnement.
ÉTAPE 3 : installation électrique et régulation (moteurs AC et EC)
Le choix de la régulation dépend du type de votre aérotherme. Vérifiez la plaque signalétique.
Identifiez votre moteur :
- HC-3S / FARMER HCF IP54 : moteur classique à 3 vitesses (AC). Nécessite un contrôleur simple ou un régulateur de vitesse.
- FARMER HCF IP66 : moteur à 1 vitesse (AC) à étanchéité renforcée. Régulation la plus simple : ON/OFF.
- HC-EC : moteur moderne à commutation électronique (EC). Piloté par un signal analogique 0-10V. Nécessite un autre contrôleur (p. ex. HMI EC), mais offre une régulation progressive de la vitesse de rotation.
Sécurité électrique : l’installation doit être réalisée par un électricien habilité, dans les règles de l’art et conformément à la réglementation locale.
- Mise à la terre : le conducteur jaune-vert est la base de la sécurité.
- Protections : utilisez un disjoncteur et un interrupteur différentiel dans le tableau de distribution.
- Interrupteur de service : il est recommandé de monter, à proximité de l’appareil, un interrupteur coupant l’alimentation (pour la sécurité lors des interventions de maintenance).
- Câbles : la section minimale est généralement de 2×1.5mm² ou 3×1.5mm² (selon le contrôleur et la distance).
Raccordement :
- Utilisez exclusivement l’automatisme dédié du fabricant. Le « bricolage » avec des pièces de substitution est une cause fréquente de grillage des bobinages.
- Vérifiez toujours le raccordement avec le schéma électrique figurant dans la documentation technique.
- Après la mise en service, vérifiez que le ventilateur réagit aux changements de réglage (vitesses, température) et qu’il tourne dans le bon sens !
Comment entretenir l’appareil ? Maintenance et nettoyage de l’échangeur
La poussière et la saleté sur l’échangeur agissent comme un isolant – l’aérotherme peut chauffer moins bien.
Nettoyage standard (série HC) : la méthode recommandée consiste à souffler de l’air comprimé. Dirigez le jet le long des ailettes (parallèlement).
- Attention : n’utilisez ni nettoyeur haute pression ni brosses dures. Les ailettes en aluminium sont très fragiles – des lamelles pliées bloqueront le passage de l’air.
Spécificité des FARMER HCF (environnement agressif) : ces modèles fonctionnent dans des poulaillers ou des porcheries, où la poussière est grasse et corrosive.
- Les échangeurs FARMER sont recouverts d’un revêtement spécial LCE (Gold Epoxy).
- Associé à un moteur d’indice de protection IP54 ou IP66, il permet de laver l’appareil (en respectant les précautions décrites dans la notice), ce qui est essentiel pour maintenir l’hygiène dans les bâtiments d’élevage.
Liste de contrôle de l’installateur après le montage
Avant de ranger vos outils et d’établir la facture, cochez ces points. C’est l’assurance de ne pas avoir à revenir ici pour une réclamation.
- La distance minimale de 15 cm par rapport au mur/plafond a-t-elle été respectée ?
- Les volets d’air sont-ils ouverts (min. 20-30 %) ?
- Les piquages ont-ils été contre-serrés « à deux clés » lors du serrage ?
- L’installation a-t-elle passé avec succès l’essai d’étanchéité ?
- L’installation est-elle entièrement purgée (vanne au point le plus haut) ?
- Le ventilateur tourne-t-il librement (sans frotter contre le boîtier en PPE ni contre la grille) ?
- Le ventilateur et le contrôleur fonctionnent-ils correctement aux différentes vitesses ?
Conclusion
L’installation correcte d’un aérotherme à eau exige de la précision et le respect de quelques règles de la notice, trop souvent ignorées. En appliquant la règle des deux clés, les distances de montage adéquates et l’automatisme approprié, vous garantissez à votre maître d’ouvrage la tranquillité et des factures réduites, et à vous-même la réputation d’un professionnel que l’on recommande. Mieux vaut consacrer 15 minutes de plus au montage que perdre des heures en déplacements de SAV.
