L’échangeur du récupérateur est l’élément le plus important de tout le système de ventilation mécanique : c’est lui qui détermine la quantité d’énergie thermique réellement restituée au bâtiment, si l’appareil risque de givrer en période de gel et, enfin, la qualité de l’air que vous respirerez au quotidien.
Quiconque opte pour une ventilation mécanique avec récupération de chaleur se trouve tôt ou tard face à un dilemme, qui se fait sentir avec le plus d’acuité en hiver. D’un côté, nous voulons réduire au maximum les factures de chauffage ; de l’autre, nous cherchons à éviter le problème gênant de l’air trop sec dans les locaux.
Dans cet article, nous passons en revue les différents types d’échangeurs afin de vous aider à choisir la technologie qui garantira un fonctionnement sans accroc et un confort d’utilisation optimal.
Points clés
- L’échangeur d’un récupérateur permet de récupérer l’énergie de l’air extrait et de la transférer à l’air soufflé. Ces deux flux ne se mélangent pas, ce qui empêche le passage des polluants, des virus et des odeurs.
- Les échangeurs à contre-courant offrent l’efficacité thermique la plus élevée (souvent supérieure à 90 %), ce qui réduit drastiquement les besoins en énergie de chauffage, mais ils sont davantage exposés au givrage en période de gel.
- Les échangeurs enthalpiques récupèrent non seulement la chaleur, mais aussi l’humidité. Ils suppriment la nécessité de raccorder une évacuation des condensats à l’appareil et permettent de réduire sensiblement les coûts d’exploitation du bâtiment, en particulier en hiver.
- Le choix de l’appareil doit être dicté par les spécificités du bâtiment – l’efficacité thermique est le paramètre clé pour les échangeurs de chaleur traditionnels, tandis que l’efficacité enthalpique détermine la récupération totale d’énergie (chaleur et humidité).
Pourquoi le type d’échangeur du récupérateur est-il déterminant ?

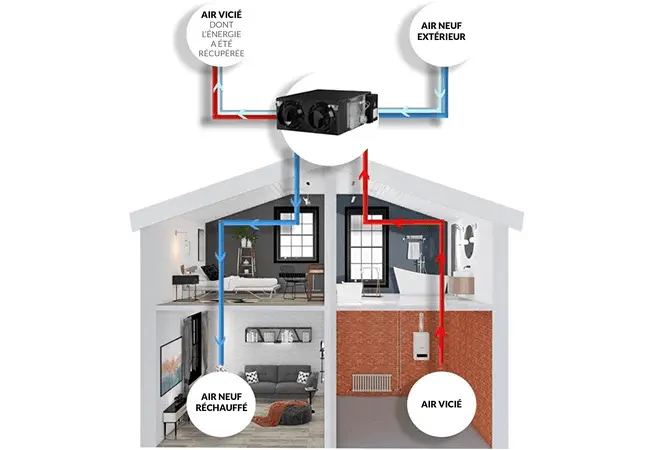

Avant d’entrer dans le détail de la classification, rappelons les bases. La mission principale d’un récupérateur est d’apporter de l’air frais de l’extérieur tout en minimisant les pertes de chaleur qui, dans une ventilation naturelle traditionnelle, s’échappent par les conduits de cheminée. Ce mécanisme repose sur les lois de la physique : l’air vicié chaud extrait des locaux cède son énergie à l’air frais et froid prélevé à l’extérieur. L’ensemble de cet échange d’énergie se déroule sur les plaques actives de l’échangeur.
Pour choisir un récupérateur en connaissance de cause, vous devez comprendre deux paramètres que les fabricants indiquent dans leurs spécifications :
- Efficacité thermique – indicateur qui mesure la quantité d’énergie liée à l’écart de température que l’appareil est capable de récupérer (la chaleur que vous ressentez sur la peau et que mesure un thermomètre). Plus le pourcentage est élevé, plus la facture de chauffage hivernale est basse.
- Efficacité enthalpique – ce paramètre concerne uniquement les appareils équipés d’échangeurs enthalpiques. Il décrit la capacité du système à récupérer l’énergie totale, c’est-à-dire à la fois la chaleur sensible et la chaleur latente, soit l’énergie stockée dans la vapeur d’eau.
À retenir : du point de vue de l’usage quotidien du bâtiment, ce sont l’efficacité enthalpique et la capacité à gérer l’humidité qui contribuent le plus à éviter le dessèchement des muqueuses en hiver, ainsi qu’au bien-être général des occupants et des employés.
Classification selon la géométrie : comment le flux d’air influence-t-il la récupération de chaleur ?
La conception du système dans lequel les flux d’air se rencontrent détermine directement les performances du récupérateur. Sur le marché, vous rencontrerez deux grandes solutions, qui se distinguent par le trajet que parcourt l’air à l’intérieur de l’appareil.
Échangeurs à flux croisés
Dans cette variante classique, les flux d’air (air soufflé prélevé à l’extérieur et air extrait du bâtiment) se croisent à angle droit lors de leur passage dans les canaux de l’appareil.
Caractéristiques techniques :
Construction simple et compacte, de forme parallélépipédique à base carrée. Le trajet parcouru par l’air est relativement court.
Avantage :
L’appareil occupe nettement moins de place. Il se distingue par des dimensions réduites et une moindre résistance à l’écoulement de l’air, ce qui soulage les ventilateurs.
Bénéfice pour l’utilisateur :
Le choix d’une centrale équipée d’un échangeur à flux croisés facilite l’installation dans des espaces exigus (par exemple combles bas, locaux techniques étroits) et s’accompagne généralement d’un prix d’achat plus bas. Il faut toutefois composer avec une efficacité de récupération de chaleur plus faible (de l’ordre de 50-70 %). En pratique, cela signifie que, par grand froid, l’air soufflé dans les locaux peut nécessiter un appoint de chauffe plus important de la part du chauffage central.
Échangeurs à contre-courant
D’un point de vue technique, il s’agit le plus souvent de conceptions à flux croisés et contre-courant. Les flux d’air se croisent aux bords d’entrée et de sortie, mais sur le tronçon principal allongé de l’échangeur, ils circulent parallèlement, en sens opposés.
Caractéristiques techniques :
Nettement allongé, en forme de prisme à base losangique ou carrée. L’air dispose de beaucoup plus de « temps » pour transférer son énergie.
Avantage :
Maximisation de l’échange thermique. L’efficacité thermique de ces appareils dépasse 90 % dans certaines conditions.
Bénéfice pour l’utilisateur :
Réduction drastique des pertes de chaleur liées à la ventilation. La centrale récupère la grande majorité de la chaleur de l’air rejeté, ce qui se traduit directement par des économies visibles sur les factures de gaz ou d’électricité.
Contrainte d’exploitation :
Une efficacité élevée a un prix, dicté par la physique. Comme l’échangeur « extrait » le maximum de chaleur de l’air extrait, ce flux se refroidit fortement, souvent en dessous de zéro en hiver. L’eau se condense alors et gèle sur les plaques de l’échangeur (givrage). C’est pourquoi les récupérateurs à contre-courant exigent impérativement un système antigel efficace – le plus souvent sous la forme d’une batterie de préchauffage électrique qui s’enclenche à température négative, conformément aux recommandations du fabricant.
Classification selon la fonction : récupération de chaleur standard vs échangeur enthalpique
La forme de l’échangeur n’est qu’une face de la médaille. L’autre classification, tout aussi importante, découle directement du matériau dont l’élément est constitué. C’est le matériau qui détermine ce qui traverse exactement les parois de l’appareil.
Échangeurs de chaleur traditionnels (en aluminium ou en matière plastique)
Ici, la physique est simple : à travers les parois pleines et imperméables, seule la chaleur est échangée. Les plaques sont fabriquées en plastique rigide (par exemple en polystyrène) ou en aluminium.
Caractéristiques techniques :
Les parois constituent une barrière à 100 % contre l’humidité. L’air chaud et humide extrait des locaux cède sa chaleur au contact de la plaque froide, et l’excès d’eau se condense à la surface de l’échangeur (phénomène de condensation). L’appareil nécessite l’installation d’un bac récupérateur ainsi que d’une évacuation des condensats vers les eaux usées.
Avantage :
Efficacité très élevée pour l’échange de la seule chaleur sensible. Ces matériaux sont extrêmement durables, étanches et faciles à nettoyer à l’eau.
Bénéfice pour l’utilisateur :
C’est la solution optimale et la plus sûre dans les bâtiments où la déshumidification de l’air est impérative et où l’on génère d’énormes quantités de vapeur d’eau (par exemple piscines couvertes, séchoirs ou bâtiments en phase de finitions). Si votre habitation souffre d’un taux d’humidité trop élevé, un échangeur traditionnel l’évacuera efficacement.
Échangeurs enthalpiques
C’est la solution qui porte la ventilation à un niveau supérieur. Les parois, spécialement conçues, assurent non seulement l’échange de chaleur, mais aussi le transfert d’humidité du flux à humidité relative élevée vers le flux à humidité plus faible. Les plaques sont fabriquées à partir de membranes polymères spéciales perméables à la vapeur d’eau, de polyéthylène ou de cellulose traitée.
Caractéristiques techniques :
La membrane laisse passer les molécules de vapeur d’eau à l’échelle moléculaire. En hiver, l’humidité de l’air extrait ne se condense pas en eau, mais traverse la membrane pour rejoindre l’air extérieur sec, qu’elle humidifie avant son insufflation dans les locaux.
Avantage :
Récupération d’humidité autorégulée. L’absence d’eau de condensation signifie l’absence de condensats et, par conséquent, un risque minimal de gel de l’échangeur par les gelées habituelles.
Bénéfice pour l’utilisateur :
Vous distribuez dans la chambre ou le salon un air mieux « préparé », naturellement humidifié. Cela élimine le problème hivernal des yeux qui piquent, de la peau desséchée et des parquets en bois qui se rétractent. De plus, dans de nombreux cas, vous économisez l’achat et l’entretien d’humidificateurs d’air externes. Côté installation, l’absence de raccordement d’une évacuation des condensats facilite la pose dans les endroits où l’accès aux eaux usées est difficile.
Quel échangeur choisir ? Comparaison des échangeurs
Pour faciliter une analyse rapide avant de prendre votre décision, nous avons préparé un récapitulatif des paramètres clés de 3 échangeurs (à flux croisés, à contre-courant et enthalpique) :
| Paramètre / Caractéristique | Échangeur à flux croisés (récupération de chaleur standard) | Échangeur à contre-courant (récupération de chaleur standard) | Échangeur enthalpique (à flux croisés ou à contre-courant) |
| Efficacité thermique | Faible / Moyenne (50-70 %) | Très élevée (85-95 %) | Élevée (70-85 %) |
| Récupération d’humidité de l’air extrait | Aucun | Aucun | Oui |
| Évacuation des condensats vers les eaux usées | Requise | Requise | Non requise |
| Risque de givrage en hiver | Moyen | Très élevé | Minimal |
| Application principale | Bâtiments à budget limité et sans infrastructure technique | Maisons et bâtiments passifs, misant sur la réduction maximale des coûts de chauffage | Bâtiments privilégiant un confort maximal (pas d’air sec) et un fonctionnement stable par grand froid |
Conclusion
Comment adapter le récupérateur à vos besoins ?
Une centrale de ventilation correctement dimensionnée doit fonctionner silencieusement, sans panne et réduire efficacement vos coûts. Pour que le récupérateur remplisse sa mission, l’échangeur doit être choisi en fonction des spécificités de votre bâtiment et de vos attentes personnelles. Il n’existe pas de type d’échangeur « idéal » pour toutes les situations.
Si votre priorité est de réduire à l’extrême les coûts de chauffage de l’air soufflé et que vous construisez une maison passive, l’échangeur à contre-courant sera un choix pertinent – il faut simplement tenir compte de la nécessité d’évacuer les condensats et du fonctionnement de la batterie de préchauffage.
Si, en revanche, vous recherchez un confort global, souhaitez éviter le problème de l’air sec pendant la saison de chauffe et réduire au minimum le risque de panne lié au gel des condensats, l’échangeur enthalpique avec récupération d’humidité conviendra bien mieux.
Vous hésitez encore sur la centrale la mieux adaptée à vos besoins ? Contactez notre équipe de conseillers techniques. Nous vous aiderons à choisir la solution correspondant à vos besoins réels, pour garantir un air frais et un fonctionnement fiable du système pendant de nombreuses années.
FAQ
1. L’échangeur enthalpique laisse-t-il repasser dans le salon les mauvaises odeurs des toilettes et de la cuisine ?
C’est impossible. Les membranes modernes utilisées dans les échangeurs enthalpiques fonctionnent à l’échelle moléculaire. Elles ne sont perméables qu’aux très petites molécules de vapeur d’eau. Les molécules de gaz plus grosses (responsables des odeurs), ainsi que les polluants, les moisissures, les virus et les bactéries, sont bloquées, ce qui garantit une hygiène totale de l’air soufflé.
2. Comment entretenir la propreté de l’échangeur du récupérateur ? Peut-on le laver ?
Cela dépend du matériau. Les échangeurs traditionnels à flux croisés et à contre-courant en matière plastique (par exemple PET) ou en aluminium peuvent sans crainte être retirés de la centrale et rincés à l’eau tiède avec un détergent doux. Les échangeurs enthalpiques exigent une prudence particulière. Les membranes polymères modernes peuvent être rincées avec précaution à l’eau (conformément à la notice du fabricant), mais les anciens échangeurs à base de cellulose ne doivent en aucun cas être trempés ; on peut uniquement les dépoussiérer à l’air comprimé.
3. Quand le système antigel (dégivrage) se déclenche-t-il exactement ?
Dans les échangeurs à contre-courant standard, l’eau se condense pratiquement tout l’hiver. Lorsque la température de l’air prélevé à l’extérieur passe sous zéro, cette eau gèle. L’automatisme du récupérateur met alors en marche la batterie de préchauffage pour réchauffer l’air neuf, ou réduit temporairement le débit soufflé en réchauffant l’échangeur avec l’air extrait. Grâce à la minimisation de la condensation sous forme d’eau liquide, les échangeurs enthalpiques repoussent ce point de gel et peuvent fonctionner sans dégivrage jusqu’à -7 °C / -10 °C, ce qui économise de l’énergie électrique.
