Comment savoir, au juste, de quelle puissance un hall a besoin ? La réponse « d’après le tableau en kW/m² » paraît séduisante de simplicité, mais elle mène en pratique à deux scénarios coûteux. Le premier est le surdimensionnement, avec un coût d’achat, d’installation et d’exploitation plus élevé. Le second est le sous-dimensionnement, qui se solde par un site insuffisamment chauffé, des réclamations et des appels de clients mécontents.
Au lieu d’estimer à l’aveugle, nous allons parcourir ensemble, pas à pas, un processus de calcul simple à l’aide de notre calculateur. Vous verrez exactement quelles données saisir, pourquoi chacune compte et quel résultat vous obtiendrez à la fin.
Le calculateur de charge thermique et de sélection d’équipements s’adresse aux concepteurs d’installations de chauffage pour halls industriels et entrepôts, ainsi qu’aux installateurs qui veulent s’assurer que l’aérotherme choisi correspond réellement aux besoins thermiques du bâtiment, et non à une estimation approximative.
Informations clés
- Le choix de la puissance de l’aérotherme dépend de quatre éléments : la taille et la construction du hall, la localisation, le type de ventilation et la température de départ de l’eau.
- Inutile de calculer quoi que ce soit à la main : le calculateur de sélection d’équipements Reventon le fait immédiatement et affiche les modèles concrets à retenir ; il suffit de renseigner les données.
- Un aérotherme plus grand « au cas où » représente un coût inutilement plus élevé. Le calculateur indique lui-même quel pourcentage des besoins est couvert par chaque modèle.
Choix de la puissance d’un aérotherme à eau et calcul des besoins thermiques du bâtiment : à quoi faut-il être attentif ?
Avant de parcourir le catalogue des appareils, il vous faut la réponse à une question : quelle quantité de chaleur le bâtiment perd-il le jour le plus froid de l’année ? Ces besoins thermiques constituent le point de départ de tout le dimensionnement de la puissance d’un aérotherme à eau.
Le calculateur de charge thermique et de sélection d’équipements Reventon demande les données ci-dessous, toujours dans le même ordre.
D’abord le bâtiment lui-même, ses dimensions, sa construction et ses ouvertures : c’est de cela que dépend la vitesse à laquelle la chaleur s’échappe.
Ensuite la localisation. Un hall situé dans une région plus chaude de la Pologne n’a pas du tout la même température extérieure de base qu’un hall situé dans le nord-est du pays.
Troisième élément : la ventilation, responsable d’une part des déperditions que l’on oublie le plus souvent.
Enfin, avant d’afficher le résultat final, il faut définir la température intérieure cible et la température de l’eau qui alimente l’aérotherme. Un même modèle délivrera une puissance différente avec une alimentation par chaudière (typiquement 90/70 °C) et avec une alimentation par pompe à chaleur, où les températures de départ sont généralement nettement plus basses.
Comment choisir la puissance d’un aérotherme pas à pas dans le calculateur Reventon
L’ensemble du processus prend quelques minutes et tient en quatre écrans, plus une étape de téléchargement de la proposition finale. Nous l’illustrons avec l’exemple d’un bâtiment de 20 × 10 × 8 m situé à Białystok.
Étape 1 : le bâtiment – dimensions, construction et ouvertures

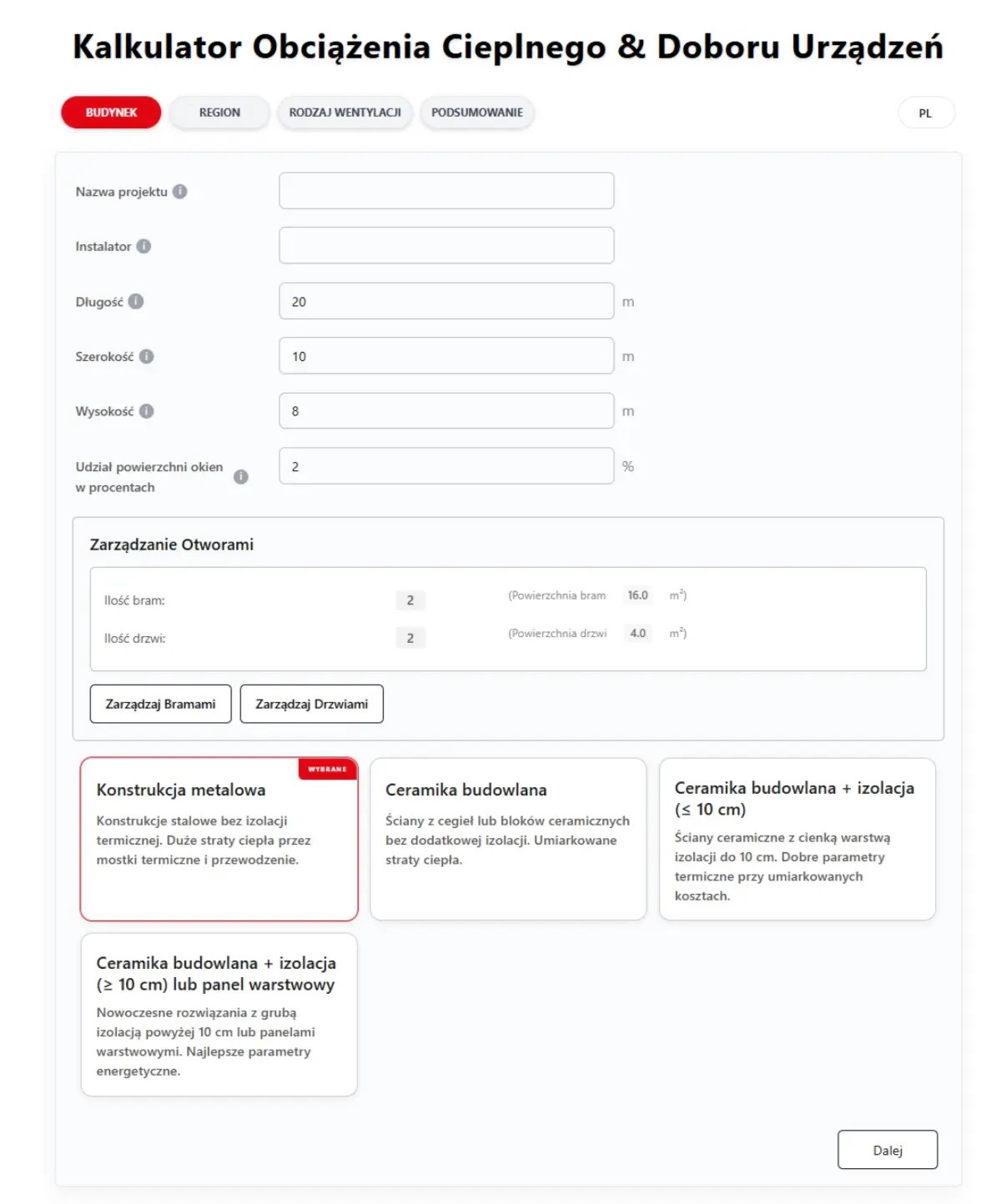

Au tout début, il faut indiquer les données de base du bâtiment : longueur, largeur et hauteur du hall, part de la surface vitrée, ainsi que le nombre et la taille des portails et des portes. Ces deux derniers paramètres se renseignent dans des fenêtres distinctes, « Gérer les portails » et « Gérer les portes ».
À cela s’ajoute le choix de la construction : de la structure en acier sans isolation thermique à la maçonnerie en céramique avec plus de 10 cm d’isolation ou au panneau sandwich, en passant par la maçonnerie en céramique sans isolation.
Pourquoi la construction fait-elle une telle différence ?
Un hall métallique non isolé perd sa chaleur bien plus vite qu’une paroi en panneaux sandwich, même à dimensions identiques.
Les quatre options de construction disponibles illustrent précisément cette différence :
- La construction métallique non isolée présente les déperditions les plus importantes par les ponts thermiques,
- La maçonnerie en céramique sans isolation supplémentaire donne des déperditions modérées,
- La maçonnerie en céramique avec une isolation jusqu’à 10 cm offre déjà de bonnes performances à un coût raisonnable,
- La maçonnerie en céramique avec plus de 10 cm d’isolation ou le panneau sandwich offre les meilleures performances énergétiques des quatre.
C’est pourquoi deux halls de même volume peuvent avoir des besoins thermiques totalement différents.
Notre hall d’exemple : 20 × 10 × 8 m (200 m² de surface), 2 % de surface vitrée, 2 portails industriels (16,0 m² au total), 2 portes (4,0 m² au total), construction métallique sans isolation, présente les besoins énergétiques les plus élevés.
Il faut prêter une attention particulière à la prise en compte des portails et des portes. Les omettre dans le calcul, même par souci de simplification, fera sous-estimer le résultat !
Étape 2 : la région – d’où vient la température extérieure de base

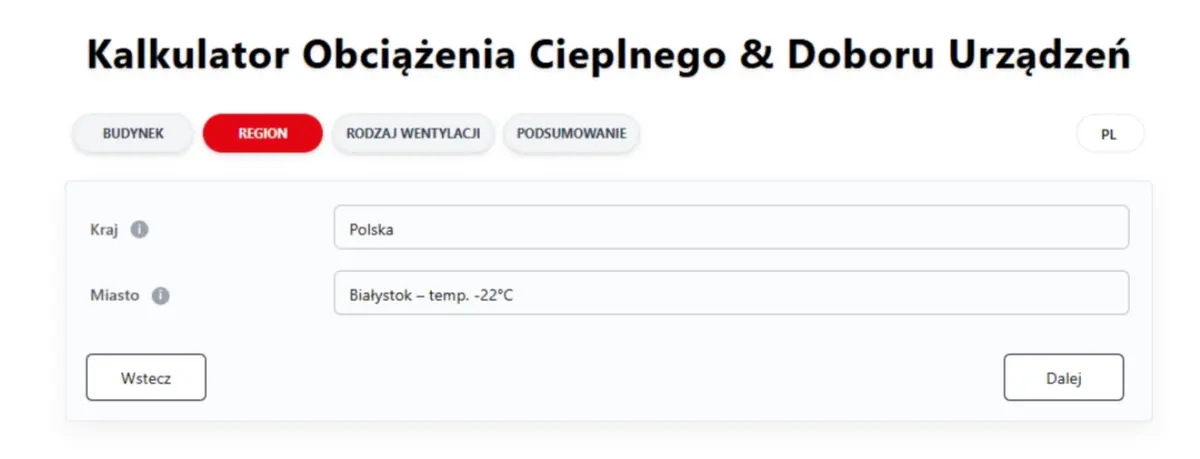

L’étape suivante consiste à choisir le pays et la ville. Cela paraît anodin, mais c’est précisément ici que le calculateur apprend à quel point il fait froid à cet endroit le jour le plus glacial de l’année (c’est-à-dire quelle est la température extérieure de base).
Vous n’avez pas besoin de connaître les zones climatiques ni de chercher des normes : il suffit de choisir la ville, la valeur correspondante est déjà attribuée.
Dans notre exemple, nous avons choisi Białystok, avec une température extérieure de base de -22 °C, l’une des plus basses de Pologne, ce qui illustre volontairement le choix de la puissance dans des conditions exigeantes.
Pourquoi est-ce important ?
La température extérieure de base varie selon la région de Pologne, et cet écart influe directement sur le résultat. Le même hall situé dans une région plus chaude du pays nécessitera une puissance de chauffe inférieure à celle requise à Białystok. Si votre localité ne figure pas dans la liste, choisissez la grande ville la plus proche au climat similaire. Comme vous le verrez à l’étape 4, l’appareil sélectionné couvre de toute façon les besoins avec une légère marge ; un seul degré d’écart ne conduira donc pas à un mauvais dimensionnement.
Étape 3 : le type de ventilation – pourquoi il change le résultat

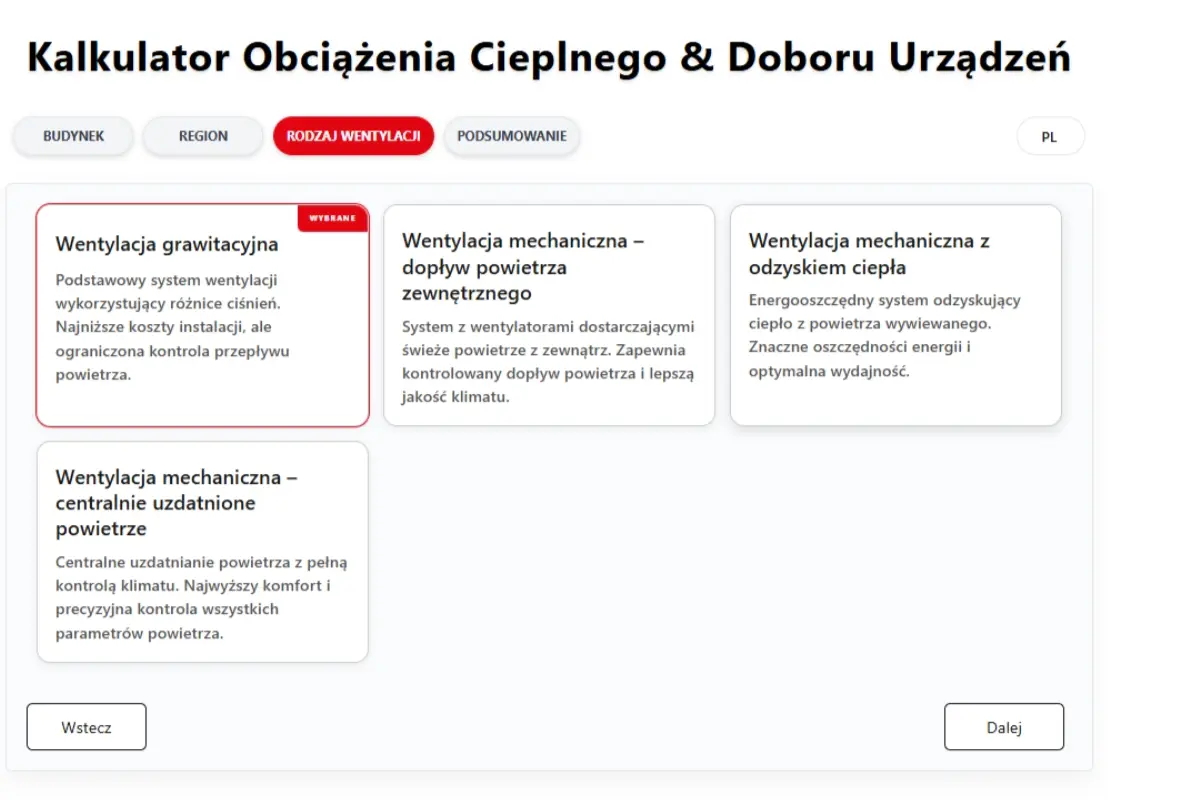

La troisième étape est souvent la plus sous-estimée. Le choix porte sur la ventilation naturelle, la ventilation mécanique avec apport d’air extérieur, la ventilation mécanique avec récupération de chaleur et la ventilation mécanique avec traitement centralisé de l’air.
Quelle est la différence entre elles ?
Ventilation naturelle – la plus simple et la moins chère à installer, elle exploite les différences de pression plutôt que des ventilateurs ; elle ne contrôle donc pas la quantité d’air chaud qui s’échappe vers l’extérieur, ce qui accroît les besoins thermiques du bâtiment.
Ventilation mécanique avec apport d’air extérieur – assure un apport d’air contrôlé et une meilleure qualité de l’air, mais toujours sans récupération de chaleur.
Ventilation mécanique avec récupération de chaleur – récupère une partie de l’énergie de l’air extrait, ce qui réduit les pertes d’énergie thermique. Coûte plus cher à l’achat.
Ventilation mécanique avec traitement centralisé de l’air – offre le plus haut niveau de confort et le contrôle le plus précis des paramètres de l’air dans le hall.
Ici, la ventilation naturelle a été choisie à dessein, car elle reste la variante la plus courante dans les halls industriels existants en Pologne, même si ce n’est pas la meilleure solution sur le plan énergétique.
Si votre hall dispose d’un système avec récupération de chaleur, vous pouvez compter sur un résultat de besoins thermiques inférieur à celui de notre hall. Et inversement, avec une ventilation naturelle, le résultat sera plus élevé.
Étape 4 : besoins en chaleur et modèles d’appareils prêts à l’emploi
À la dernière étape, nous pouvons voir le résultat. Il faut l’affiner en indiquant la température intérieure de calcul, la température de départ et de retour de l’installation de chauffage, la température de l’air entrant, ainsi que la vitesse du ventilateur. Nous pouvons aussi choisir le type d’aérotherme, si vous souhaitez restreindre le résultat à une série d’appareils précise.
Juste au-dessus du résultat, vous trouverez aussi deux commutateurs, faciles à négliger mais qui influent sur le résultat : « Utiliser des déstratificateurs » et « Utiliser des rideaux d’air ».
Dans notre exemple, la seule activation du déstratificateur a réduit les besoins thermiques de 30,94 kW, soit pas moins de 20 %.
Les déstratificateurs brassent l’air du hall et ramènent vers le bas l’air chaud qui s’accumule sous le plafond. Cela montre que le choix d’un aérotherme à eau pour un hall ne se limite pas à l’aérotherme lui-même : des équipements complémentaires peuvent aussi réduire concrètement le coût de la consommation d’énergie.
Exemples de calculs dans le calculateur

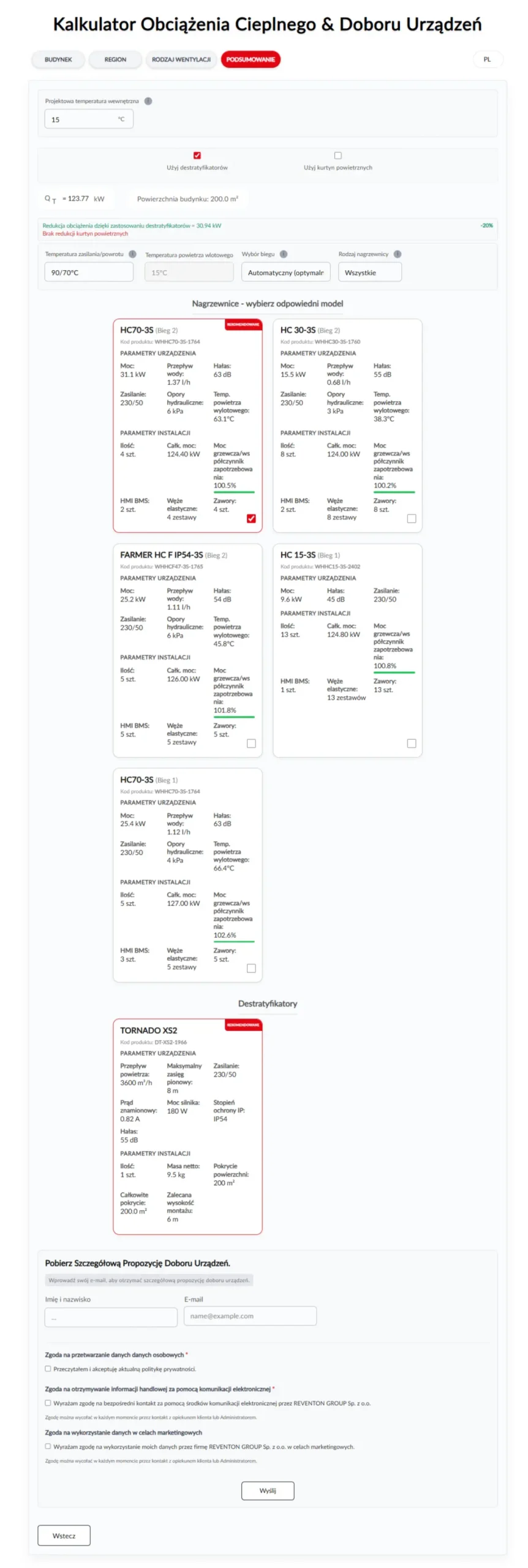

Pour notre hall de 20 × 10 × 8 m, avec une alimentation/retour de 90/70 °C, à Białystok, en ventilation naturelle, nous obtenons le résultat suivant dans le calculateur :
Besoins thermiques : Q_T = 123,77 kW
Liste des configurations d’appareils adaptées, chacune avec son taux de couverture des besoins :
HC70-3S (Vitesse 2) – 4 unités, puissance totale 124,40 kW, couverture 100,5 % (variante recommandée)
HC 30-3S (Vitesse 2) – 8 unités, 124,00 kW, couverture 100,2 %
FARMER HCF IP54-3S (Vitesse 2) – 5 unités, 126,00 kW, couverture 101,8 %
HC 15-3S (Vitesse 1) – 13 unités, 124,80 kW, couverture 100,8 %
HC70-3S (Vitesse 1) – 5 unités, 127,00 kW, couverture 102,6 %
À cela s’ajoute le déstratificateur TORNADO XS2 – 1 unité, portée verticale 8 m, surface couverte 200 m².
Le modèle HC70-3S apparaît deux fois dans la liste, avec une puissance et un nombre d’unités différents. Ce n’est pas une erreur !
C’est le même modèle d’aérotherme réglé sur une vitesse de ventilateur différente. La vitesse 1 est plus lente et plus silencieuse : il faut donc davantage d’unités pour couvrir les mêmes besoins, alors que la vitesse 2 est plus rapide et plus performante : il en faut moins.
Notez qu’aucune variante ne couvre exactement 100 %, et c’est voulu. Le calculateur présente volontairement plusieurs options avec une légère marge (env. 100–103 %). Le choix entre elles relève d’un compromis. Davantage d’appareils plus petits assurent une répartition plus homogène de la chaleur dans le hall et un risque moindre en cas de panne d’une unité, mais impliquent plus de points de fixation. Moins d’unités plus grandes simplifient le montage, mais le fonctionnement de chaque appareil est plus bruyant.
Que montre encore le calculateur ?
Pour chaque configuration, le calculateur affiche aussi des données faciles à négliger, mais importantes pour la conception de l’installation.
a) la perte de charge hydraulique (importante pour le choix du circulateur),
b) le niveau sonore (important par exemple pour les halls où des employés sont fréquemment présents à proximité des appareils),
c) la température de l’air en sortie,
d) l’information sur la compatibilité HMI BMS
e) le nombre de kits de flexibles nécessaires pour le raccordement hydraulique.
Important :
Le résultat serait différent si le même bâtiment était chauffé par une pompe à chaleur. Une température de départ plus basse modifie la puissance délivrée par l’aérotherme.
Étape 5 : téléchargez la proposition et échangez avec le service technique
Une fois le résultat calculé, le calculateur ne vous laisse pas seul face à une liste de modèles. Vous pouvez télécharger une proposition de sélection détaillée. Il suffit d’indiquer votre prénom, votre adresse e-mail et de cocher les consentements requis pour recevoir par e-mail un récapitulatif détaillé de la sélection pour votre bâtiment, prêt à nourrir l’échange avec notre service technique ou à être joint à la documentation de projet.
Calculez les besoins thermiques du hall et téléchargez une proposition de sélection détaillée.
Et ensuite : l’implantation des aérothermes dans le hall
Le calculateur répond à la question de la puissance et du modèle, mais pas à celle de l’emplacement exact des appareils. L’implantation dépend de la portée du flux d’air, de la hauteur de montage et du nombre de points nécessaires dans un grand hall, ce qui exige d’examiner le plan du bâtiment, et pas seulement le nombre de kW.
Si vous sélectionnez des aérothermes pour un hall de grande taille ou de configuration atypique, consultez notre service technique pour l’implantation. Le calculateur donne le bon point de départ, mais le dernier mot sur l’espacement des appareils revient de préférence à quelqu’un qui a vu le plan de votre hall.
Les erreurs les plus fréquentes lors du choix des appareils
Les erreurs les plus fréquentes des installateurs et des concepteurs : un dimensionnement « au cas où »
- Dimensionnement « au cas où » – surestimation par précaution
Puisque le calculateur affiche de toute façon plusieurs options avec env. 100–102 % de couverture, il est inutile de chercher manuellement un modèle encore plus grand par précaution. Un appareil correctement dimensionné fonctionne de façon stable et maintient un confort adéquat dans le local.
- Ignorer les portails et les portes industriels
Saisir 0 portail et 0 porte dans le calculateur, alors que le hall possède de grands portails industriels, fera sous-estimer le résultat. Cela se remarque particulièrement en hiver, car un aérotherme dimensionné sans tenir compte des portails ne parvient pas à compenser les déperditions de chaleur à chaque ouverture.
Foire aux questions (FAQ)
Le calculateur de besoins en chaleur tient-il compte de la température de l’eau de départ ?
Oui. La température de départ et de retour du système de chauffage est l’un des paramètres de la dernière étape, avec la température intérieure de confort et la température de l’air entrant. Modifier cette valeur change le résultat et influe sur le modèle d’appareil recommandé.
Le choix d’un aérotherme à eau pour un hall dépend-il du déstratificateur utilisé ?
Oui. L’activation du déstratificateur dans le calculateur réduit les besoins énergétiques calculés, ici de 20 %, ce qui influe directement sur le modèle recommandé et sur le nombre d’appareils de chauffage.
Pourquoi la hauteur des locaux influe-t-elle sur le choix de la puissance de chauffe d’un aérotherme ?
Le phénomène de stratification thermique s’accentue avec la hauteur des locaux : plus le hall est haut, plus l’air chaud se stratifie sous le plafond au lieu de chauffer la zone occupée, celle où les personnes se trouvent réellement. C’est pourquoi, pour les halls élevés, le calculateur propose l’option déstratificateur, qui brasse l’air et ramène la chaleur vers le bas, réduisant ainsi les besoins calculés.
Que faire lorsque la puissance calculée représente 100,5 % des besoins thermiques ?
Rien de plus ! C’est une marge standard. Le calculateur présente lui-même plusieurs variantes de l’ordre de 100–103 % de couverture.
Le résultat du calculateur (Q_T) est-il identique aux besoins annuels en énergie ?
Non. Ce sont deux grandeurs différentes. Q_T est la puissance de chauffe de pointe en kW, nécessaire le jour le plus froid de l’année, et c’est sur cette base que l’on choisit les appareils. La consommation annuelle d’énergie en kWh dépend en outre de la durée de la saison de chauffe et des températures sur toute l’année ; pour l’estimer, il faudrait un bilan énergétique distinct, et non la seule puissance de pointe.
Peut-on choisir un aérotherme sans calculateur, par exemple avec un ratio simplifié en W/m² ?
On le peut, mais le risque d’erreur est élevé. Un tel ratio simplifié ignore le type de bâtiment, la qualité de l’isolation des murs, la hauteur du hall, la région, le type de ventilation, ainsi que les portails et les portes. Deux halls de même surface au sol, mais de hauteur, de construction ou de localisation différentes, peuvent avoir des besoins énergétiques tout à fait différents.
Le calculateur Reventon est-il un calculateur OZC ?
En pratique, oui, mais pour des appareils et des sites précis. Il effectue le même calcul que celui que la profession appelle OZC (calcul des besoins thermiques). Il additionne les déperditions de chaleur à travers les parois du bâtiment et les déperditions par ventilation, en tenant compte de la localisation et de la construction du bâtiment. La différence est qu’au lieu d’un simple chiffre en kW, vous obtenez immédiatement la liste des modèles concrets d’aérothermes, de déstratificateurs et de rideaux d’air qui couvrent cette valeur. En revanche, si vous souhaitez calculer les besoins énergétiques d’une maison, notre calculateur n’est pas la bonne solution.
Le résultat du calculateur remplace-t-il un audit énergétique du bâtiment ?
Pas tout à fait. Le résultat a un caractère indicatif et suffit pleinement pour choisir la puissance de chauffe de l’aérotherme, mais un audit énergétique complet vérifie en outre la qualité de l’isolation des parois, les ponts thermiques et l’étanchéité du bâtiment dans une mesure bien plus large que ce qui est nécessaire pour le seul choix de l’appareil.
En quoi la puissance catalogue d’un aérotherme diffère-t-elle de la puissance réelle dans le hall ?
La puissance catalogue correspond à des conditions d’essai précises, notamment à une température de départ déterminée. Avec une température de départ plus basse, par exemple celle d’une pompe à chaleur, l’appareil délivrera moins de puissance que ne l’indiquent les données du catalogue.
Vaut-il mieux choisir un seul grand aérotherme ou plusieurs plus petits ?
Cela dépend des caractéristiques du bâtiment. Plusieurs appareils plus petits assurent une répartition plus homogène de la chaleur dans le hall. La panne d’une unité pose moins de problème que celle d’un unique grand aérotherme, mais cela implique aussi plus de points de fixation et plus de câblage. Le calculateur facilite cette comparaison en affichant d’emblée plusieurs variantes de couverture similaire, ce qui évite de la calculer à la main pour chaque combinaison. Pour vous assurer que la répartition des appareils est correcte, nous vous invitons à contacter notre service technique.
Que se passe-t-il si je choisis un aérotherme trop petit ?
Le hall n’atteindra pas la température de calcul prévue les jours les plus froids, et l’appareil fonctionnera en continu à pleine puissance sans parvenir à compenser les déperditions de chaleur.
Conclusion
Le choix de la puissance d’un aérotherme à eau se résume à quatre questions : quel bâtiment, où, avec quelle ventilation et avec quelle température de départ. Notre calculateur, en 4 étapes simples, permet de calculer les besoins thermiques et sélectionne plusieurs modèles adaptés, au lieu d’imposer une réponse unique. Avec la proposition prête à l’emploi, vous pouvez échanger avec nos spécialistes, qui vous aideront à implanter les appareils dans le hall et répondront à vos autres questions.
